Способы подключения ISDN



Прежде всего хотелось бы сказать, что для подключения и использования ISDN, никаких дополнительных кабелей проводить не надо... Для организации ISDN-связи используется уже проложенный ранее двух проводный телефонный кабель.

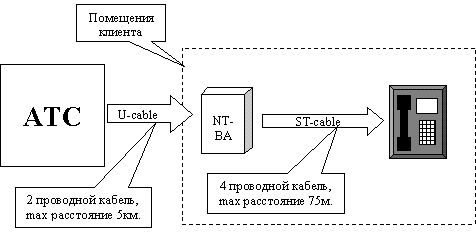

В общем случае подключение ISDN будет выглядеть примерно так:

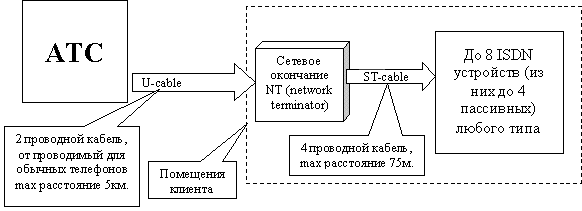

На рисунке показано как будет организовано кабельное подключение в помещениях клиента. Здесь:

  • U- кабель – обычный двухпроводный кабель, использующийся для аналоговых телефонов
  • Сетевое окончание – небольшой модуль, необходимый для согласования ISDN устройств клиента.
  • ST – кабельная проводка клиента, с возможностью разводки по розеткам.

Рассмотрим более детально вожможные варианты способов подключения.

Условные обозначения ISDN-оборудования, использованного для различных способов подключений.

ОписаниеОбозначение
NT – окончание NTBA на схеме обозначено как:
NT – окончание NTB1-2ab на схеме обозначено как:
ISDN цифровой телефонный аппарат на схеме обозначен как:
ISDN цифровой телефонный аппарат на схеме обозначен как:
Внутренний ISDN модем I-SURF 2.1 на схеме обозначен как:
Внутренний ISDN модем I-TALK  на схеме обозначен как:
Внешний ISDN модем TA-200ST/U на схеме обозначен как:
Любой аналоговый телефонный аппарат:

Перейдем непосредственно к вариантам ISDN-подключений.


Вариант 1 - подключение ISDN-телефона.

Этот вариант является простейшим примером модернизации старой аналоговой линии с одним оконечным аналоговым устройством. Позволяет при помощи ISDN-телефона обмениваться речевыми и текстовыми сообщениями.


Вариант 2.

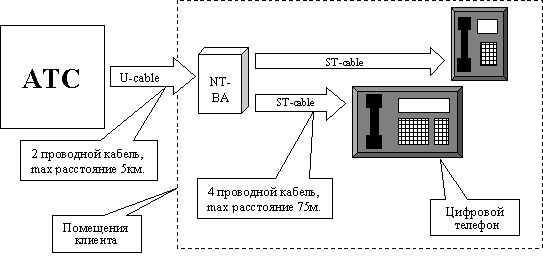

Этот вариант является примером модернизации старой аналоговой линии с одним оконечным аналоговым устройством, до системы двух цифровых телефонов, с возможностью переадресацией и парковки звонка.


Вариант 3.

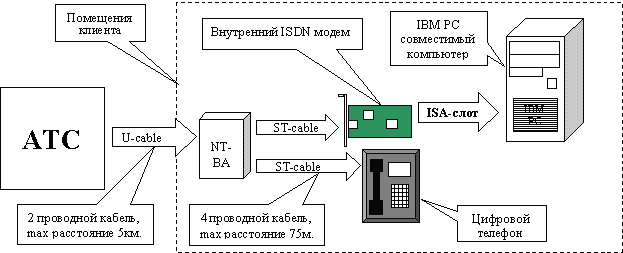

Этот вариант является удачным для пользователей ПК с возможностью выхода в сеть Internet. Если старой аналоговой линии не хватало для одновременной работы в Internet и использования телефонного аппарата, то это решение обеспечит одновременную работу телефонного аппарата, и Internet соединения на скорости 64кбит. Кроме того, существует возможность, увеличения скорости соединения до 128кбит, используя второй канал телефонного аппарата.


Вариант 4.

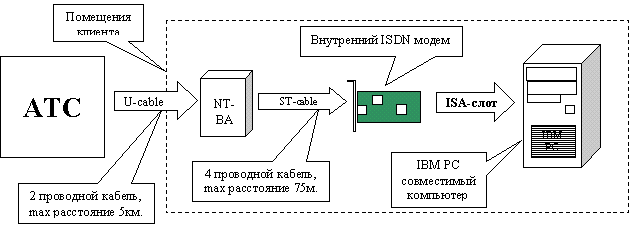

Этот вариант является удачным для организации скоростного универсального канала между ПК находящихся в разных офисах, со скоростью до 128кбит. Офисы абонента могут находиться в любой точке мира, в пределах доступности ISDN сервиса. У этого решения есть большие преимущества по сравнению с популярным решением для связи офисов (выделенная линия)


Вариант 5.

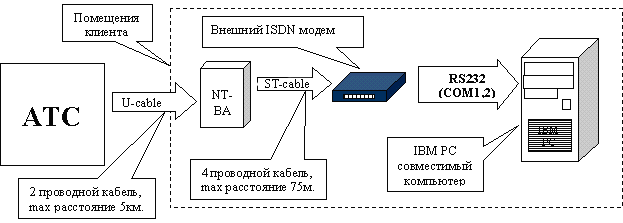

Это аналог предыдущего решения, но модем в данном случае применен не внутренний, а внешний. Это прибавляет несколько дополнительных возможностей, но в то же время, скорость обмена на стандартном последовательном порту упадет до 115 кбит.


Вариант 6.

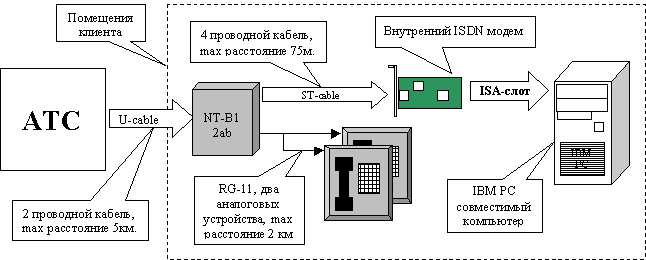

Этот вариант является удачным для пользователей ПК с возможностью выхода в сеть Internet и использования двух обычных телефонных аппаратов. Если старой аналоговой линии не хватало для одновременной работы в Internet и использования телефонного аппарата, то это решение обеспечит одновременную работу одного телефонного аппарата, и Internet соединения на скорости 64кбит. Либо одновременное использование двух телефонных аппаратов без возможности выхода в Internet. Кроме того, существует возможность, увеличения скорости соединения до 128кбит, телефоны отключены и используется канал телефонного аппарата


Вариант 7.

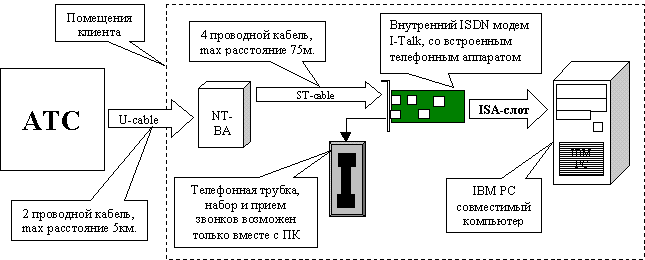

Этот вариант является копией предыдущего, но в этом случае, можно использовать более простое NT-окончание, так как один аналоговый аппарат исполнен в самой плате модема. Но это решение нельзя назвать удачным, ввиду необходимости постоянной активности ПК для работы телефонного аппарата.


Рассмотренные варианты подключений не являются жестко стандартизированными и были использованы для того, чтобы рассказать о возможностях ISDN-оборудования. Т. е. о тех или иных преимуществах, которые вы будете иметь, в зависимости от вариации подключения
