IP АТС LG-Ericsson iPECS eMG80. Ёмкость и компоненты.

iPECS-eMG80 - оптимальная система для малого бизнеса. Сочетание низкой цены и гибких возможностей - мощный набор функций, IP телефония, унифицированные коммуникации, сетевые решения, сеть DECT, и многое другое...


IP АТС LG-Ericsson iPECS-eMG80

Система iPECS eMG80 обладает простой модульной архитектурой с возможностью расширения

  • 3 типа блоков - 2 типа базовых блоков (KSUA и KSUI) и блок расширения.
  • Блок KSUA. Предустановлено - 4 городских линии, 8 абонентских портов, 2 ip-канала, 2 канала голосовой почты
  • Блок KSUI. Предустановлено - 8 абонентских портов, 2 ip-канала, 2 канала голосовой почты, плюс слот для платы ISDN PRI
  • 2 порта Автосекретаря и 2 канала VoIP предустановлено
  • Различные типы плат внешних линий - BRI, PRI. Платы аналоговых внешних линий совмещенные с портами внутренних аналоговых абонентов на различное количество портов.
  • Платы голосовой почты и автосекретаря, платы DECT, IP телефонии.
  • Блоки крепятся на стену или в 19" стойку (опция). Платы оснащены стандартными разъемами RJ-11 для облегчения коммутации.
  • Также доступны следующие интерфейсы: порты для подключения домофона, датчика аварийной сигнализации, зоны оповещения, музыкального источника для режима "удержания" и т.д.
IP АТС iPECS MG LG логотип

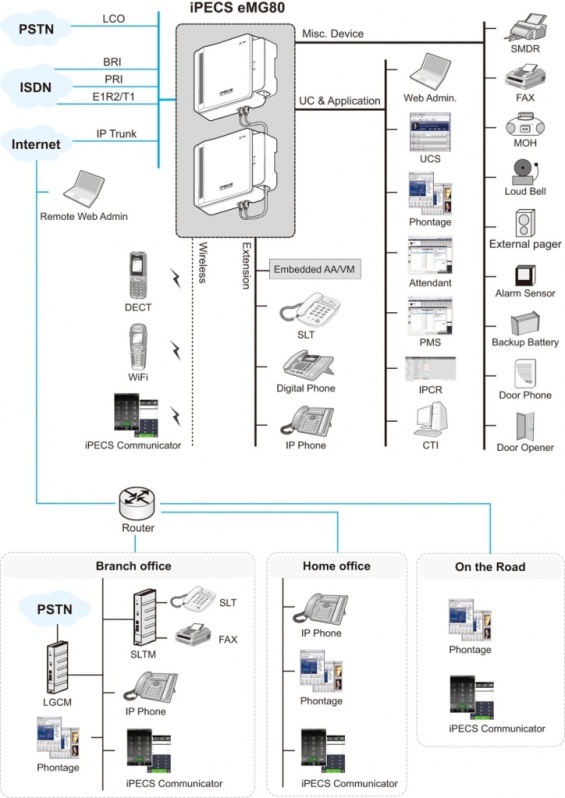

Схема соединений

IP АТС iPECS eMG80 Схема соединений

Ёмкость системы iPECS-eMG80

Общие параметры


ПараметрЕмкость
Соединительные линииМаксимум 74
АбонентыМаксимум 140
Операторы4
Порт LAN2 (1 для KSU и 1 для VVMU)
Каналы модема1 (MODU)
Последовательный порт (RS-232С)1
Порт USB Host (2.0)1
Вход датчика контроля за состоянием контактов внешней сигнализации / Дверной звонок2 (1 на блок KSU)
Реле управления внешними устройствами2 (1 на блок KSU)
Источник музыки для режима удержания1 Внутренний: выбор из 13 мелодий
1 Внешний источник
5 портов SLT-телефонов
3 голосовых сообщений VSF
Цепи аварийного переключения линийМаксимум 6 (1 на KSU, EKSU, CH204, CH408, CS416)
VSF Устройство 1: Встроенная система автооператора и голосовой почты (AA/VM)

при наличии модуля MEMU

VSF Устройство 2 (VVMU)
4 канала (2 канала по умолчанию, 2 канала по лицензии), 1 час
15 часов (лицензия не требуется)
4 канала и 15 часов (по лицензии), 1 час (по умолчанию)
Конференц-каналы148, 3-13 участников или неограниченная 3-сторонняя
WTIB1
DECT-терминалы48
Встроенные каналы VoIP8 (2 канала по умолчанию, 6 каналов по лицензии)
VoIP каналы модуля VVMU8 каналов (по лицензии)
 SIP транки16
External Page (Внешнее оповещение)1 порт
Internal Page (Внутреннее оповещение)35 зон
Системный сокращенный набор (System Speed Dial)3000 номеров, 23 цифры в каждой ячейке
Зоны (группы) системных ячеек сокращенного набора10 зон
Персональный сокращенный набор100 номеров, 23 цифры в каждой ячейке
(Макс. 4000 номеров)
Ячейки памяти последних набранных номеров10 номеров, 23 цифры в каждой ячейке
Повторный набор сохраненного номера1 номер длиной до 23 цифр
Журнал вызовов (Исходящие/Входящие/Пропущенные вызовы)15 ~ 50, 23 цифры (программируется)
Консоли DSS на абонента3
Буфер SMDR5000
Группы соединительных линий20
Количество групп абонентов40
Макс. количество абонентов в группе70
Группы перехвата вызовов50
Максимальное количество абонентов в группе перехвата140
Конференц-группы - Системные40
Конференц-группы - Абонент20 на абонента
Пары Руководитель / Секретарь36
Коды авторизации500 (абонентские: 140, системные: 360)


Максимальные значения емкости системы для блока KSUA


Тип ресурсаТип устройстваМаксимальная емкостьПлаты интерфейсов
Внешняя сетьKSUA: 4 порта аналоговых СЛ и 1 порт цифрового системного телефона (DKT) + 7 портов гибридных интерфейсов и 2 канала VoIP
Аналоговые соединительные линии122 CH408 или 1 CH408 + 1 CS416
Линии ISDN BRI4 (2B+D) и 4 аналоговых СЛ2 BH208
Линии PRI/E10
Каналы SIP16 каналов6 по лицензии + каналы модуля VVMU. Каналы используются совместно с подключенными к системе IP и SIP-телефонами.
EKSU
Аналоговые соединительные линии122 CH408 или 1 CH408 + 1 CS416
KSUA + EKSU
Аналоговые соединительные линии24
Линии ISDN BRI4 (2B+D) и 16 аналоговых СЛ
Линии PRI0
SIP-транк16 каналов
АбонентыKSUA
Цифровой системный телефон242 CH408 или BH208 или комбинация
SLT-телефоны31 и 1 цифровой системный телефон (DKT)1 (CH408 или BH208) + 1 CS416
LIP / SIP6 по лицензии + каналы модуля VVMU. Используются совместно с каналами SIP транков. 16 одновременных вызовов
DECTWTIB4. 24 одновременных вызовов, 6 на одну базовую станцию
EKSU
Цифровой системный телефон242 CH408
SLT-телефоны321 CH408 + 1CS416
KSUA + EKSU
Цифровой системный телефон48
SLT-телефоны63 и 1 цифровой системный телефон (DKT)
LIP / SIP32Для каждого SIP-телефона требуется отдельная лицензия
DECT48


Максимальные значения емкости системы для блока KSUI


Тип ресурсаУстройствоМаксимальная емкостьПлаты интерфейсов
Внешняя сетьKSUI: 0 портов аналоговых СЛ и 1 порт цифрового системного телефона (DKT) + 7 портов SLT-телефонов и 2 канала VoIP
Аналоговые соединительные линии82 CH408 или 1 CH408 + 1 CS416
Линии ISDN BRI6 (2B+D)2 BH208 + BRIU
Линии PRI/E130 каналов1 PRIU
SIP-транк16 каналов6 по лицензии + каналы модуля VVMU. Каналы используются совместно с подключенными к системе IP и SIP-телефонами
EKSU
Аналоговые соединительные линии122 CH408 или 1 CH408 + 1 CS416
KSUI + EKSU
Аналоговые соединительные линии20
Линии ISDN BRI6 (2B+D) и 12 аналоговых СЛ
Линии PRI/E130 каналов
SIP-транк16 каналов
АбонентыKSUI
Цифровой системный телефон242 CH408 или BH208 или комбинация
SLT-телефоны31 и 1 цифровой системный телефон (DKT)1 (CH408 или BH208) +1CS416
LIP / SIP326 по лицензии + каналы модуля VVMU. Используются совместно с каналами SIP транков. 16 одновременных вызовов
DECT48WTIB4. 24 одновременных вызовов
EKSU
Цифровой системный телефон242 CH408
SLT-телефоны321 CH408 + 1CS416
KSUI + EKSU
Цифровой системный телефон48
SLT-телефоны63 и 1 цифровой системный телефон (DKT)
LIP / SIP32Для каждого SIP-телефона требуется отдельная лицензия
DECT48


Компоненты системы iPECS eMG80


ПараметрПлатаОписание
KSUСистемный блок системы iPECS eMG80 – основной блок (KSU) и дополнительный блок (EKSU)
KSUAMBUA4 порта аналоговых СЛ, 1 порт цифрового системного телефона (DKT) и 7 портов гибридных интерфейсов.
Голосовая почта (2 канала / 1 час умолчанию, 8 каналов / 31 час макс.)
VoIP (2 канала по умолчанию, 16 каналов макс.)
KSUIMBUI1 порт цифрового системного телефона (DKT) и 7 портов гибридных интерфейсов.
Голосовая почта (2 канала / 1 час умолчанию, 8 каналов / 31 час макс.)
VoIP (2 канала по умолчанию, 16 каналов макс.)
Слот для установки платы интерфейса ISDN PRI или BRI.
EKSUEMBU4 порта аналоговых СЛ и 8 портов гибридных интерфейсов
Платы интерфейсовeMG80-CH204Плата 2 портов аналоговых СЛ и 4 гибридных интерфейсов
eMG80-CH408Плата 4 портов аналоговых СЛ и 8 гибридных интерфейсов
eMG80-CS416Плата 4 портов аналоговых СЛ и 16 SLT-телефонов
eMG80-BH104Плата 1 интерфейса ISDN BRI (2B+D) и 4 гибридных интерфейсов
eMG80-BH208Плата 2 интерфейсов ISDN BRI (2B+D) и 8 гибридных интерфейсов
eMG80-HYB8Плата 8 гибридных интерфейсов
eMG80-SLB16Интерфейсная плата 16 аналоговых однолинейных телефонов
eMG80-PRIUМодуль 1 интерфейса ISDN PRI/E1R2 или T1 (30 или 24 каналов)
eMG80-BRIU2Интерфейсный модуль 2 интерфейса ISDN BRI (2B+D)
eMG80-WTIB4Плата интерфейса DECT – 4 порта для подключения базовых станций
Функциональные платыeMG80-VVMU8 каналов VoIP, 4 канала голосовой почты, 1 час хранения сообщений голосовой почты по умолчанию плюс 15 часов.
- для активации функций VoIP, каналов голосовой почты и хранения сообщений голосовой почты требуется установка лицензии
eMG80-MEMUМодуль расширения памяти для каналов голосовой почты (15 часов)
eMG80-MODUМодуль модема
MG-CMU4Плата 4 модуля определения импульсов тарификации, 4-канальная дочерняя плата для материнской платы MBU, дополнительной платы EMBU и аналоговых СЛ
DECTGDC-600BeБазовая станция DECT
eMG80-RMBКронштейн для монтажа в 19" стойку (опция)


Совместимость дополнительных плат и моделей системных блоков


Доп. платаKSUAKSUIEKSU
Платы интерфейсов
eMG80-CH204ДАДАДА
eMG80-CH408ДАДАДА
eMG80-CS416ДАДАДА
eMG80-BH104ДАДАНЕТ
eMG80-BH208ДАДАНЕТ
eMG80-PRIUНЕТДАНЕТ
eMG80-BRIU2НЕТДАНЕТ
eMG80-HYB8ДАДАДА
eMG80-SLB16ДАДАДА
eMG80-WTIB4ДАДАНЕТ
Функциональные платы
eMG80-VVMUДАДАНЕТ
eMG80-MEMUДАДАНЕТ
eMG80-MODUДАДАНЕТ
MG-CMU4ДАНЕТДА


ПРИМЕЧАНИЕ

В каждом основном системном блоке (KSU) может быть установлено до двух интерфейсных плат. Обратите внимание, что интерфейсные платы CS416, SLB16 или WTIB4 могут быть установлены в системный блок KSU только по одной.

В системном блоке KSUI для интерфейсных плат eMG80-PRIU и eMG80-BRIU2 используется специальный слот и может быть установлена только одна плата eMG80-PRIU или eMG80-BRIU2.
