Сети VoIP. Основы IP-телефонии



Под IP-телефонией подразумевается голосовая связь, которая осуществляется по сетям передачи данных, в частности по IP-сетям (IP — Internet Protocol). На сегодняшний день IP-телефония все больше вытесняет традиционные телефонные сети за счет легкости развертывания, низкой стоимости звонка, простоты конфигурирования, высокого качества связи и сравнительной безопасности соединения.


Принципы IP-телефонии

При осуществлении звонка голосовой сигнал преобразуется в сжатый пакет данных. Далее происходит пересылка данных пакетов поверх сетей с коммутацией пакетов, в частности, IP сетей. При достижении пакетами получателя, они декодируются в оригинальные голосовые сигналы. Эти процессы возможны благодаря большому количеству вспомогательных протоколов.

Протокол передачи данных можно сравнить с неким языком, позволяющим двум абонентам понять друг друга и обеспечить качественную пересылку данных между двумя пунктами.


Отличие от традиционной телефонии

В традиционной телефонии установка соединения происходит при помощи телефонной станции и преследует исключительно цель разговора. Голосовые сигналы передаются по телефонным линиям, через выделенное подключение. В случае же IP-телефонии, сжатые пакеты данных поступают в глобальную или локальную сеть с определенным адресом и передаются на основе данного адреса. При этом используется уже IP-адресация, со всеми присущими ей особенностями (такими как маршрутизация).

При этом IP-телефония оказывается более дешевым решением как для оператора, так и для абонента. Происходит это благодаря тому, что:

  • Традиционные телефонные сети обладают избыточной производительностью, в то время, как IP-телефония использует технологию сжатия голосовых пакетов и позволяет полностью использовать емкость телефонной линии.
  • Как правило, на сегодняшний момент доступ в глобальную сеть есть у всех желающих, что позволяет сократить затраты на подключение или совсем исключить их.
  • Звонки в локальной сети могут использовать внутренний сервер и происходить без участия внешней АТС.

Вместе с вышеперечисленным, IP-телефония позволяет улучшить качество связи. Достигается это, опять же, благодаря трем основным факторам:

  • Телефонные серверы постоянно совершенствуются и алгоритмы их работы становятся более устойчивыми к задержкам или другим проблемам IP-сетей.
  • В частных сетях их владельцы обладают полным контролем над ситуацией и могут изменять такие параметры, как ширина полосы пропускания, количество абонентов на одной линии, и, как следствие, величину задержки.
  • Сети с коммутацией пакетов развиваются, и ежегодно вводятся новые протоколы и технологии, позволяющие улучшить качество связи (например, протокол резервирования полосы пропускания RSVP).

Физический уровень (Physical Layer)

На физическом уровне осуществляется передача потока битов по физической среде через соответствующий интерфейс. IP-телефония практически полностью опирается на уже существующую инфраструктуру сетей. В качестве среды передачи информации используются, как правило витая пара категории 5 (UTP5), одномодовое или многомодовое оптическое волокно, либо коаксиальный кабель. Тем самым в полной мере реализуется принцип конвергенции телекоммуникационных сетей.


PoE

Интересно рассмотреть технологию PoE (Power Over Ethernet) — стандарты IEEE 802.3 af-2003 и IEEE 802.3at-2009. Ее суть заключается в возможности обеспечения питанием устройств посредством стандартной витой пары. Большинство современных IP-телефонов поставляются с поддержкой PoE. Согласно стандарту 2009 года, устройства могут получать ток мощностью до 25,5 Ватт.

При подаче питания используются лишь две витых пары кабеля 100BASE-TX, однако некоторые производители задействуют все четыре, достигая мощности до 51 Ватт. Необходимо заметить, что технология не требует модификации уже существующих кабельных систем, в том числе и кабелей Cat 5.

Для определения того, является ли подключаемое устройство питаемым (PD — powered device) на кабель подается напряжение 2,8 — 10 В. Тем самым вычисляется сопротивление подключаемого устройства. Если данное сопротивление находится в диапазоне 19 — 26,5 кОм, то процесс переходит на следующий этап. Если же нет — проверка повторяется с интервалом ≥2 мс.

Далее происходит поиск диапазона мощностей питаемого устройства путем подачи более высокого напряжения и измерения тока в линии. Вслед за этим на линию подается 48 В — питающее напряжение. Также осуществляется постоянный контроль перегрузок.


Канальный уровень (Data Link Layer)

На канальном уровне работают коммутаторы — устройства, обеспечивающие соединение нескольких узлов компьютерной сети и распределение фреймов между хостами на основе физической (MAC) адресации.

Необходимо упомянуть механизм виртуальных локальных сетей VLAN (Virtual Local Area Network). Данная технология позволяет создавать логическую топологию сети без оглядки на ее физические свойства. Достигается это тегированием трафика, что подробно описано в стандарте IEEE 802.1Q.

В контексте IP-телефонии отметим Voice VLAN, широко применяющуюся для изоляции голосового трафика, генерируемого IP-телефонами, от других данных. Ее использование целесообразно по двум причинам:

  1. Безопасность. Создание отдельной голосовой VLAN уменьшает вероятность перехвата и анализа голосовых пакетов.
  2. Повышение качества передачи. Механизм VLAN позволяет задать повышенный приоритет голосовым пакетам, и, как следствие, улучшить качество связи.

Сетевой уровень (Network Layer)

На сетевом уровне происходит маршрутизация, соответственно основными устройствами сетевого уровня являются маршрутизаторы (Router). Именно здесь определяется, каким путем данные достигнут получателя с определенным IP-адресом.

Основной маршрутизируемый протокол — IP (Internet Protocol), на основе которого и построена IP-телефония, а также всемирная сеть Интернет. Также существует множество динамических протоколов маршрутизации, самый популярный среди которых OSPF (Open Shortest Path First) — внутренний протокол, основанный на текущем состоянии каналов связи;

На сегодняшний момент существуют специальные VoIP-шлюзы (Voice Over IP Gateway), обеспечивающие подключение обычных аналоговых телефонов к IP-сети. Как правило, они имеют и встроенный маршрутизатор, позволяющий вести учет трафика, авторизовать пользователей, автоматически раздавать IP-адреса, управлять полосой пропускания.

Среди стандартных функций VoIP-шлюзов:

  • Функции безопасности (создание списков доступа, авторизация);
  • Поддержка факсимильной связи;
  • Поддержка голосовой почты;
  • Поддержка протоколов H.323, SIP (Session Initiation Protocol).

Для борьбы с возможными задержками передачи IP необходимо дополнять дополнительными средствами, например протоколами установления очередности (чтобы голосовые данные не конкурировали с обычными).

Как правило, в этих целях на маршрутизаторах используется очередность с малой задержкой (LLQ — Low-Latency queuing), либо взвешенная организация очередей на основе классов (CBWFQ — Class-Based Weighted Fair Queuing). Кроме того, необходимы схемы маркировки с заданием приоритетов для рассмотрения голосовых данных, как наиболее важных для передачи.


Транспортный уровень (Transport Layer)

Для транспортного уровня характерны:

  • Сегментация данных приложений верхнего уровня;
  • Обеспечение сквозного соединения;
  • Гарантия надежности данных.

Основные протоколы транспортного уровня — TCP (Transmission Control Protocol), UDP (User Datagram Protocol), RTP (Real-time Transport Protocol). Непосредственно в IP-телефонии используются протоколы UDP и RTP, причем основное их отличие от TCP заключается в том, что они не обеспечивают надежность доставки данных. Это является более приемлемым вариантом, нежели осуществление контроля за доставкой (TCP), так как телефонная связь чрезвычайно зависима от задержек передачи, но менее чувствительна к потерям пакетов.


UDP

UDP базируется на сетевом протоколе IP и предоставляет транспортные услуги прикладным процессам. Его главное отличие от TCP — обеспечение негарантированной доставки, то есть при отправке и получении данных никаких подтверждений не запрашивается. Также при отправке информации не обязательно установление логического соединения между модулями UDP (источник и приемник).


RTP

Несмотря на то, что RTP принято считать протоколом транспортного уровня, как правило он работает поверх UDP. С помощью RTP реализуется распознавание типа трафика, работа с метками времени, контроль передачи и нумерация последовательности пакетов.

Основное назначение RTP состоит в том, что он присваивает каждому исходящему пакету временные метки, обрабатывающиеся на приемной стороне. Это позволяет принимать данные в надлежащем порядке, снижает влияние неравномерности времени прохождения пакетов по сети, восстанавливает синхронизацию между аудио и видео данными.


Уровни данных (Data Layers)

H.323

Первым делом необходимо описать стек протоколов H.323, разработанный в 1996 году. Данный стандарт содержит описание оборудования, сетевых служб и терминальных устройств, предназначенных для осуществления аудио- и видеосвязи в сетях с коммутацией пакетов (Интернет). Для любого устройства стандарта H.323 обязательна поддержка обмена голосовой информацией.

Рекомендации H.323 предполагают:

  • Платформенную независимость.
  • Стандарты кодирования аналоговых данных.
  • Управление полосой пропускания.
  • Гибкость и совместимость.

Отметим очень важный факт: в рекомендациях не определены физическая среда передачи, транспортный протокол и сетевой интерфейс. Это значит, что устройства, поддерживающие стандарт H.323 могут работать в любых существующих сегодня сетях с коммутацией пакетов.

Согласно H.323 четырьмя основными компонентами VoIP-соединения являются:

  • терминал;
  • шлюз;
  • контроллер зоны;
  • контроллер управления многоточечной конференции (MCU — Multipoint Control Unit).

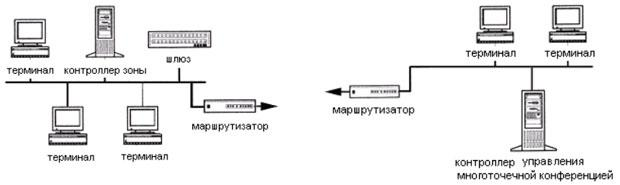

структурная схема сети H.323 в IP-телефонии

Пример структурной схемы сети в IP-телефонии


SIP (Session Initiation Protocol)

SIP — протокол сигнализации, предназначенный для организации, изменения и завершения сеансов связи. SIP независим от транспортных технологий, однако при установлении соединения предпочтительно использовать UDP. Для передачи самой голосовой и видеоинформации рекомендовано применять RTP, но возможность использования других протоколов не исключена.


Кодеки

Аудиокодеком называют программу или алгоритм, который сжимает, либо разжимает цифровые звуковые данные, позволяя снизить требования к пропускной способности канала передачи данных. В IP-телефонии на сегодняшний день наиболее распространено преобразование посредством кодека G.729, а также сжатие G.711 по А-закону (alaw) и μ-закону (ulaw).

G.729

G.729 является кодеком, который сжимает исходный сигнал с потерей данных. Основная идея, заложенная в G.729 — передача не самого оцифрованного сигнала, а его параметров (спектральной характеристики, количества переходов через ноль), достаточных для последующего синтезирования на принимающей стороне. При этом все основные характеристики голоса, такие как амплитуда и тембр сохраняются.

Пропускная способность канала, на которую рассчитан данный кодек — 8 кбит/с. Длина кадра обрабатываемого G.729 — 10 мс, частота дискретизации — 8 кГц. Для каждого из таких кадров определяются параметры математической модели, которые в дальнейшем и передаются в канал в виде кодов.

При использовании кодирования G.729 задержка составляет 15 мс, из которых 5 мс тратится на заполнение предварительного буфера. Отметим также, что кодек G.729 предъявляет достаточно высокие требования к ресурсам процессора.

G.711

G.711 — голосовой кодек, который не предполагает никакого сжатия, помимо компандирования — метода уменьшения эффектов каналов с ограниченным динамическим диапазоном. В основе данного метода лежит принцип уменьшения количества уровней квантования сигнала в области высокой громкости, сохраняя при этом качество звука. Две широко использующиеся в телефонии схемы компандирования — alaw и ulaw.

Сигнал в данном кодеке предоставлен потоком величиной 64 кбит/с. Частота дискретизации — 8000 кадров по 8 бит в секунду. Качество голоса субъективно лучше, нежели при применении кодека G.729.


Вопросы качества обслуживания в IP-телефонии (Quality of Service — QoS)

В сетях на основе стека TCP/IP высокое качество обслуживания трафика, чувствительного к задержкам передачи не обеспечивается по умолчанию. При использовании протокола TCP имеется гарантия достоверной доставки информации, но ее перенос может осуществляться с непредсказуемыми задержками. Для UDP характерна минимизация задержек, но гарантия верной доставки пакета отсутствует.

В то же время добротность речевого трафика сильно зависит от качества передачи, и в сети, где не реализованы механизмы, гарантирующие соответственное качество, реализация IP-телефонии может быть не удовлетворяющей требованиям пользователей.

Основными показателями качества обслуживания являются пропускная способность сети и задержка передачи. Задержка при этом определяется как промежуток времени, прошедший с момента отправки пакета, до момента его приема.

Также существуют такие характеристики, как готовность сети и ее надежность (оцениваются по результатам контроля уровня обслуживания в течение длительного времени, либо по коэффициенту использования).

Для улучшения качества связи используются следующие механизмы:

  • Перемаршрутизация. При перегрузке одного из каналов связи позволяет осуществить доставку при помощи резервных маршрутов.
  • Резервирование ресурсов канала связи на время соединения.
  • Приоретизация трафика. Дает возможность помечать пакеты в соответствии с уровнем их важности и производить обслуживание на основе меток.

Как было сказано ранее, голосовой трафик чрезвычайно чувствителен к задержкам передачи. Максимальное время задержки не должно превышать 400 мс (сюда включается и продолжительность обработки информации на конечных станциях). Различают два основных типа задержек:

  • Задержка при кодировании информации в голосовых шлюзах или терминальном оборудовании. Уменьшается путем улучшения алгоритмов обработки и преобразования голоса.
  • Задержка, вносимая сетью передачи. Уменьшается путем улучшения сетевой инфраструктуры, в частности, сокращением количества маршрутизаторов и использованием высокоскоростных каналов.

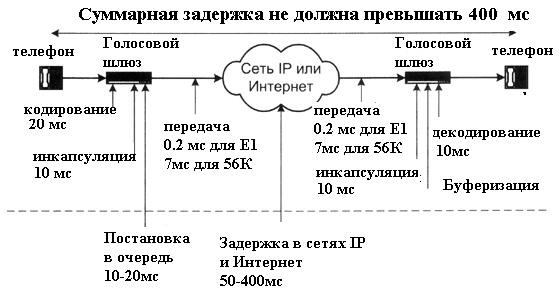

Качество речи и задержки в IP-телефонии

Источники задержки в IP-телефонии


Джиттер

Еще одно явление, характерное для IP-телефонии — джиттер, или, иначе, случайная задержка распространения пакета.

Обуславливается джиттер тремя факторами:

  • Ограниченная полоса пропускания или некорректная работа активных сетевых устройств;
  • Высокая задержка распространения сигнала;
  • Тепловой шум.

Наиболее часто применяющийся метод борьбы с джиттером — джиттер-буфер, хранящий определенное количество пакетов.

Обычно предусматривается динамическая подстройка длины буфера в течение всего времени существования соединения. Для выбора наилучшей длины используются эвристические алгоритмы.

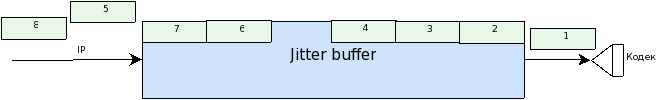

Джиттер буфер

Для компенсации неравномерной скорости поступления пакетов на приемной стороне создают временное хранилище пакетов, или так называемый джиттер буфер. Его задача, собрать поступающие пакеты в правильном порядке в соответствии с временными метками и выдать их кодеку с правильными интервалами и правильном порядке.


Джиттер буфер

Джиттер буфер


Размер буфера приемное VOIP устройство рассчитывает в процессе работы, либо принудительно задается в настройках. С одной стороны он не может быть слишком большим, чтобы не увеличивать транспортную задержку. С другой стороны, маленький размер буфера вызывает потери пакетов при изменениях времени задержки в IP сети.

Отсюда и происходит одно из главных противоречий, между интернет провайдерами и пользователями IP телефонии. С точки зрения провайдера все пакеты доставлены абоненту, то есть, потерь нет. А с точки зрения VoIP устройства, разница во времени между приходом пакетов значительно превышает джиттер буфер. Поэтому фактически потери есть. На практике потеря более 1% вызывает определенные неприятные ощущения. При 2% разговор оказывается затруднен. При значениях больше 4% разговор уже практически невозможен.


Оригинал статьи можно прочитать здесь
