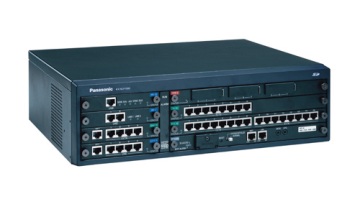

IP АТС Panasonic KX-NCP1000

   Снято с производства!!!


Описание, ёмкость и функции IP АТС Panasonic KX-NCP1000RU

IP АТС Panasonic KX-NCP1000 пришла на замену популярной АТС KX-TDA30 и предназначена для небольших организаций, нуждающихся в качественной связи, повышенной функциональности, а также обладающих территориально распределенной структурой (имеющих удаленные офисы, филиалы, склады или рабочие места).

Panasonic KX-NCP1000 позволит организовать надежную и современную связь, как сейчас так и с учетом дальнейших переспектив роста в будущем, благодаря современным технологиям IP телефонии, встроенному серверу приложений и возможности подключения большого количества разнообразных телефонных терминалов, таких как цифровые телефоны, IP телефоны, SIP телефоны, DECT телефоны, софтфоны и КПК, мобильные телефоны.

Емкость системы KX-NCP1000

Максимальные значения различных типов внешних и внутренних линий представлены в приведенной ниже таблице.

Максимальная стандартная для большинства случаев конфигурация - 16х40 (т.е. используются только аналоговые внешние линии, несколько системных телефонов, а остальные внутренние абоненты - обычные аналоговые телефоны, без использования IP телефонов, режима DXDP, без микросотовых абонентов, без внешних ISDN и IP линий и т.п. Пока для нашей страны это является наиболее типовой конфигурацией)


ТипКол-во Кол-во
вер. 1.0вер. 5.0*1
Внешние линииВсего линий9696
SIP транки - MPR3264
H.323 - MPR3232
Аналоговые линии1616
ISDN - BRI16 (8BRI)16 (8BRI)
ISDN - PRI3060 (2PRI)60 (2PRI)
Аналоговые + ISDN6464
АбонентыВсего абонентов (Абонентов при использовании DXDP)104 (108)172 (168)
Виртуальные слотыIP-Системные телефоны (IP-PT) - MPR64128
SIP телефоны - MPR64128
Физические слотыМаксимально4444
Аналоговые телефоны (SLT)3636
Цифровые системные телефоны серий KX-DT3xx и KX-T76xx (с DXDP)36 (40)36 (40)
Цифровые системные телефоны KX-T7560 и KX-T7565 3636
Цифровые системные телефоны старых серий1010
Аналоговые системные телефоны44
Системные + Аналоговые SLT (с DXDP)40 (44)40 (44)
DECT абонентыТрубки DECT6464
Базовые станции DECTМаксимально832
KX-TDA0155 2 канала811
KX-TDA0158 8 каналов45
IP Базовые станции DECTKX-NCP0158 IP БС 8 каналов816
Голосовая почта KX-TVM22
Домофоны1616
Внешние датчики1616
Внешние реле1616

*1 Для новой модификации платы процессора и версии ПО выше 5.0

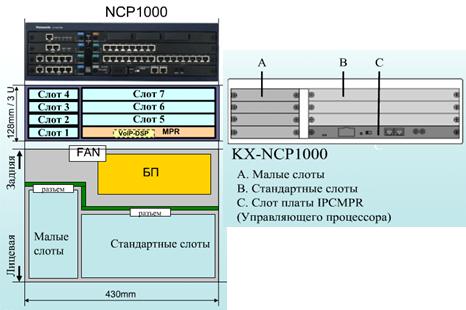

Тип и максимальное количество слотов KX-NCP1000


Тип и максимальное количество слотов KX-NCP1000

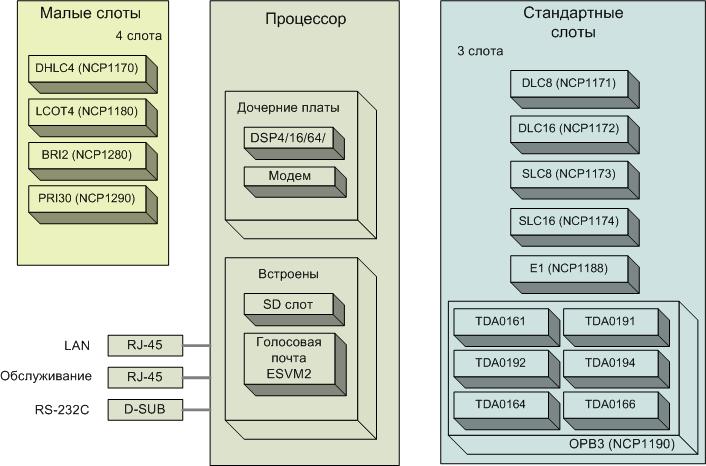

Распределение плат по слотам KX-NCP1000

Тип слотаМакс. кол-во
Плата процессора1
Стандартные слоты3
Малые слоты4
Виртуальные слотыДля внешних линий4
Для абонентов4

Тип платыМакс. кол-во
Всего слотов15
Плат внешних линий9
Виртуальная плата внешних линий4
V-IPGW162
V-SIPGW162 (4 *1)
Плата физических внешних линий5 *1
KX-NCS1180 (4 CO)4
KX-NCP1280 (BRI 2)4
KX-NCP1188 (E1)2
KX-NCP1290 (PRI30)2
Плат внутренних линий7
Виртуальная плата внутренних абонентов4
V-IPEXT322 (4 *1)
V-SIPEXT322 (4 *1)
Плата физических внутренних линий3
KX-NCP1170 (DHLC4)1
KX-NCP1171 (DLC8)2
KX-NCP1172 (DLC16)2
KX-NCP1173 (SLC8)2
KX-NCP1174 (SLC16)2
KX-NCP1190 (OPB3)3

*1 Для новой модификации платы процессора и версии ПО выше 4.0


Максимальное количество дочерних плат для платы OPB3 KX-NCP1190


НаименованиеКол-во
Всего слотов на всех платах OPB3 (на систему)9
Плата 4-х домофонов DPH4 KX-TDA01614
Плата внешних датчиков и реле EIO4 KX-TDA01644
Плата эхоподавления ECHO16 KX-TDA01662
Плата DISA и MSG4 KX-TDA01914
Плата расширенной голосовой почты на 2 канала ESVM2 KX-TDA01924
Плата расширенной голосовой почты на 4 канала ESVM4 KX-TDA01944

Максимальное количество каналов VoIP


Используемый VoIP кодекDSP4DSP16DSP64
G72941664
G7111664128

Максимальное количество каналов между IP транками и IP абонентами


IP-транки <--> IP-телефоны или SIP телефоныDSP4DSP16DSP64
H.323/SIP
G711 <--> G71183232/64
G711 <-->  G72921232/42
G729 <-->  G7292832

Максимальное количество каналов между CO линиями и IP абонентами


CO линии <--> IP-телефоны или SIP телефоныDSP4DSP16DSP64
G711166464
G72941664

Максимальное количество каналов между IP транками и традиционными (не IP) абонентами


IP-транки <--> телефоныDSP4DSP16DSP64
H.323/SIP
G71153232/44
G72921232/44
