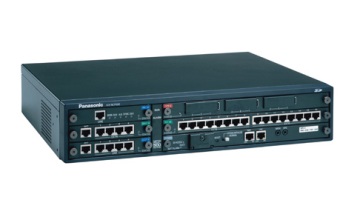

IP АТС Panasonic KX-NCP500

   Снято с производства!!!


Описание, ёмкость и функции IP АТС Panasonic KX-NCP500RU

IP АТС Panasonic KX-NCP500 пришла на замену популярной АТС KX-TDA30 и предназначена для организаций малого бизнеса, нуждающихся в качественной связи, повышенной функциональности, а также обладающих территориально распределенной структурой (имеющих удаленные офисы, филиалы, склады или рабочие места).

Panasonic KX-NCP500 позволит организовать надежную и современную связь, благодаря современным технологиям IP телефонии, встроенному серверу приложений и возможности подключения большого количества разнообразных телефонных терминалов, таких как цифровые телефоны, IP телефоны, SIP телефоны, DECT телефоны, софтфоны и КПК, мобильные телефоны.

Емкость системы KX-NCP500

Максимальные значения различных типов внешних и внутренних линий представлены в приведенной ниже таблице.

Максимальная стандартная для большинства случаев конфигурация - 12х24 (т.е. используются только аналоговые внешние линии, несколько системных телефонов, а остальные внутренние абоненты - обычные аналоговые телефоны, без использования IP телефонов, режима DXDP, без микросотовых абонентов, без внешних ISDN и IP линий и т.п. Пока для нашей страны это является наиболее типовой конфигурацией)


ТипКол-во Кол-во Кол-во
вер. 1.0вер. 4.0*1вер. 5.0*2
Внешние линииВсего линий727272
SIP транки - MPR86464
H.323 - MPR888
Аналоговые линии121212
ISDN - BRI12 (6BRI)12 (6BRI)12 (6BRI)
ISDN - PRI3060 (2PRI)60 (2PRI)60 (2PRI)
Аналоговые + ISDN646464
АбонентыВсего абонентов (Абонентов при использовании DXDP)64 (68)152 (156)172 (168)
Виртуальные слотыIP-Системные телефоны (IP-PT) - MPR40128128
SIP телефоны - MPR32128128
Физические слотыМаксимально282844
Аналоговые телефоны (SLT)202036 *3
Цифровые системные телефоны серий KX-DT3xx и KX-T76xx (с DXDP)20 (24)20 (24)36 (40)
Цифровые системные телефоны KX-T7560 и KX-T7565 202036 *3
Цифровые системные телефоны старых серий6610
Аналоговые системные телефоны444
Системные + Аналоговые SLT (с DXDP)24 (28)24 (28)40 (44)
DECT абонентыТрубки DECT646464
Базовые станции DECTМаксимально42232
KX-TDA0155 2 канала4711
KX-TDA0158 8 каналов235
IP Базовые станции DECTKX-NCP0158 IP БС 8 каналов21616
Голосовая почта KX-TVM222
Домофоны161616
Внешние датчики161616
Внешние реле161616

*1 Для новой модификации платы процессора и версии ПО выше 4.0

*2 Для новой модификации платы процессора и версии ПО выше 5.0

*3 В случае установки двух 16-и портовых плат, нельзя установить плату KX-NCP1190 и соответствующие опциональные платы

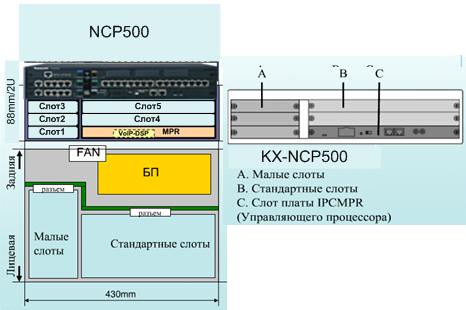

Тип и максимальное количество слотов KX-NCP500


Тип и максимальное количество слотов KX-NCP500

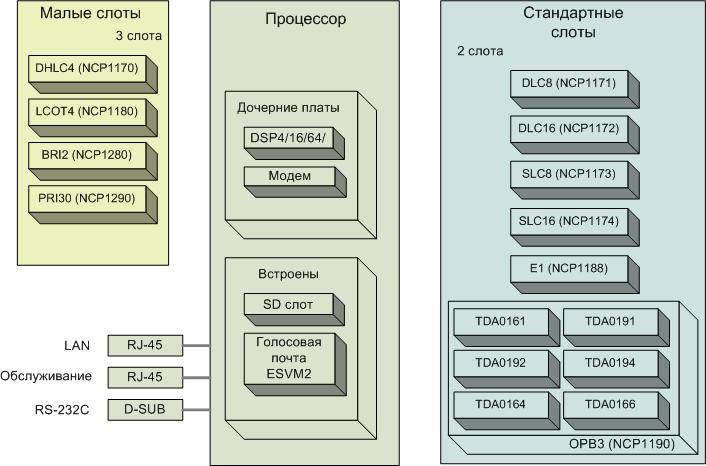

Распределение плат по слотам KX-NCP500

Тип слотаМакс. кол-во
Плата процессора1
Стандартные слоты2
Малые слоты3
Виртуальные слотыДля внешних линий2 (4 *1)
Для абонентов3 (4 *1)

Тип платыМакс. кол-во
Всего слотов10
Плат внешних линий7
Виртуальная плата внешних линий2
V-IPGW161
V-SIPGW161 (4 *1)
Плата физических внешних линий5 *1
KX-NCS1180 (4 CO)3
KX-NCP1280 (BRI 2)3
KX-NCP1188 (E1)2
KX-NCP1290 (PRI30)2
Плат внутренних линий5
Виртуальная плата внутренних абонентов3
V-IPEXT322  (4 *1)
V-SIPEXT321 (4 *1)
Плата физических внутренних линий2
KX-NCP1170 (DHLC4)1
KX-NCP1171 (DLC8)1
KX-NCP1172 (DLC16)1 (2 *2)
KX-NCP1173 (SLC8)1
KX-NCP1174 (SLC16)1 (2 *2)
KX-NCP1190 (OPB3)2

*1 Для новой модификации платы процессора и версии ПО выше 4.0

*2 Для новой модификации платы процессора и версии ПО выше 5.0. В случае установки двух 16-и портовых плат, нельзя установить плату KX-NCP1190 и соответствующие опциональные платы


Максимальное количество дочерних плат для платы OPB3 KX-NCP1190

НаименованиеКол-во
Всего слотов на всех платах OPB3 (на систему)6
Плата 4-х домофонов DPH4 KX-TDA01614
Плата внешних датчиков и реле EIO4 KX-TDA01644
Плата эхоподавления ECHO16 KX-TDA01662
Плата DISA и MSG4 KX-TDA01914
Плата расширенной голосовой почты на 2 канала ESVM2 KX-TDA01924
Плата расширенной голосовой почты на 4 канала ESVM4 KX-TDA01944

Максимальное количество каналов VoIP


Используемый VoIP кодекDSP4DSP16DSP64
G72941664
G7111664128

Максимальное количество каналов между IP транками и IP абонентами

IP-транки <--> IP-телефоны или SIP телефоныDSP4DSP16DSP64
H.323/SIP
G711 <--> G71183232/64
G711 <-->  G72921232/42
G729 <-->  G7292832

Максимальное количество каналов между CO линиями и IP абонентами


CO линии <--> IP-телефоны или SIP телефоныDSP4DSP16DSP64
G711166464
G72941664

Максимальное количество каналов между IP транками и традиционными (не IP) абонентами


IP-транки <--> телефоныDSP4DSP16DSP64
G71152828
G72921228
