IP АТС LG-Ericsson iPECS MG. Ёмкость и компоненты.

iPECS-MG - оптимальная система для малого и среднего бизнеса. Сочетание выгодной цены и гибких возможностей - мощный набор функций, IP телефония, унифицированные коммуникации, мобильные абоненты, сетевые решения, сеть DECT, и многое другое...


IP АТС LG-Ericsson iPECS MG

Система iPECS MG обладает простой модульной архитектурой с возможностью расширения

  • 2 типа блоков - базовый блок и блок расширения
  • 2 типа процессоров, обеспечивающих разную максимальную емкость (MPB100 и MPB300)
  • 6 цифровых и 6 аналоговых абонентских портов предустановлено на платах процессора
  • 4 порта Автосекретаря или 4 канала VoIP предустановлено на платах процессора
  • 6 типов плат внешних линий - аналоговые СО 4/8/12 портов, BRI 2/4 порта, PRI
  • Платы цифровых и аналоговых внутренних абонентов на 12/24 порта
  • Платы голосовой почты, автосекретаря, платы DECT, IP телефонии.
  • Блоки могут устанавливаться в 19" стойки, крепиться на стены или на пол. Платы оснащены стандартными разъемами RJ-45 для облегчения коммутации.
  • Также доступны следующие интерфейсы: порты для подключения домофона, датчика аварийной сигнализации, зоны оповещения, музыкального источника для режима "удержания" и т.д.
IP АТС iPECS MG LG логотип

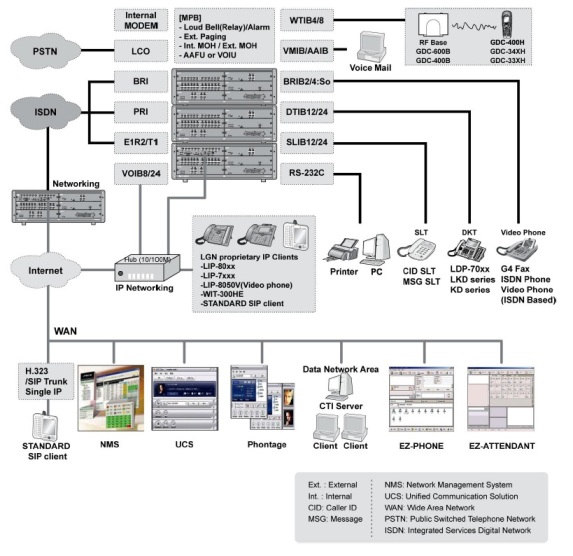

Схема соединений


IP АТС iPECS MG LG Схема соединений

Ёмкость системы iPECS-MG MPB100


iPECS-MGМАКСИМАЛЬНОЕ КОЛИЧЕСТВО ПОРТОВ
MPB100АБОНЕНТСКИЕМАГИСТРАЛЬНЫЕ
SODKTUSLTPRIBRICOIP
1-й KSU40102*10280406080
Всего10880
120
1-й KSU + 2-й KSU8812012080808080
Всего12080
200

* DSIU DKT 6 + DTIB24, 4 шт.

- Макс. количество регистрируемых DECT-терминалов: 96

- Макс. количество регистрируемых IP-телефонов: 120

- Макс. количество блоков VMIB или AAIB: 2 шт.

- Макс. количество блоков WTIB: 2 шт.


Ёмкость системы iPECS-MG MPB300


iPECS-MGМАКСИМАЛЬНОЕ КОЛИЧЕСТВО ПОРТОВ
MPB300АБОНЕНТСКИЕМАГИСТРАЛЬНЫЕ
SODKTUSLTPRIBRICOIP
1-й KSU40102102**1204060120
Всего108***120
138
1-й KSU + 2-й KSU8819819818088132180
Всего216180
276
1-й+ 2-й+ 3-й KSU136294294240136204240
Всего324240
414

** DSIU SLT 6 + SLIB24, 4 шт.

*** DSIU DKT 6 + DSIU SLT 6 + SLIB24, 4 шт. (или DTIB24, 4 шт.)

- Макс. количество регистрируемых DECT-терминалов: 192

- Макс. количество регистрируемых IP-телефонов: 324

- Макс. количество блоков VMIB или AAIB: 3 шт.

- Макс. количество блоков WTIB: 3 шт.

- WTIB4/WTIB8 должны устанавливаться в одном и том же KSU (в случае установки нескольких блоков WTIB4/8).


Максимальное количество портов в упрощенном варианте


Платы процессораМакс. количество абонентов МаксВнешних линийВСЕГО
ВсегоIP / TDMDECT
MPB1001201209680200
MPB300324324192240414

Компоненты системы iPECS MG

КОМПОНЕНТОПЦИОН. ПЛАТАОПИСАНИЕ
BKSUОсновной KSU
I KSUKSU расширения
PSUБлок питания (350 W)
Системные платыMPB100Плата центрального процессора 100
DSIUМодуль интерфейса цифровых и аналоговых устройств (по умолчанию; 6 портов DKT, 6 портов SLT)
MODUМодуль интерфейса модема (опционально, 33 кбит/с)
MPB300Плата центрального процессора 300
DSIUМодуль интерфейса цифровых и аналоговых устройств (по умолчанию; 6 портов DKT, 6 портов SLT)
MODUМодуль интерфейса модема (опционально, 33 кбит/с)
Платы соединительных линийLCOB4Плата интерфейса 4-х LCO
CMU4Модуль импульсной тарификации вызовов (4 канала) (50 Гц/12 кГц/16 кГц)
LCOB8Плата интерфейса 8-ми LCO
CMU4Модуль импульсной тарификации вызовов (4 канала)
(50 Гц/12 кГц/16 кГц)
LCOB12Плата интерфейса 12-ти LCO
CMU4Модуль импульсной тарификации вызовов (4 канала)
(50 Гц/12 кГц/16 кГц)
BRIB2Плата интерфейса ISDN BRI 2 So/To (4 канала)
BRIB4Плата интерфейса ISDN BRI 4 So/To (8 каналов)
PRIBПлата DCO (1 ISDN PRI или 1 E1/R2, 30 каналов)
Платы расширенийSLIB12Плата интерфейса SLT (12 портов)
SLIB12CПлата интерфейса SLT (12 портов) + RJ21
SLIB24Плата интерфейса SLT (24 порта)
SLIB24CПлата интерфейса SLT (24 порта) + RJ21
DTIB12Плата интерфейса DKT (12 портов)
DTIB12CПлата интерфейса DKT (12 портов) + RJ21
DTIB24Плата интерфейса DKT (24 порта)
DTIB24CПлата интерфейса DKT (24 порта) + RJ21
Функциональные платыWTIB4Плата   интерфейса   абонентского   беспроводного доступа (4 канала подключения базовых станций DECT)
WTIB8Плата   интерфейса   абонентского   беспроводного доступа (8 каналов подключения базовых станций DECT)
VMIBПлата интерфейса голосовой почты (8 каналов, 100 часов)
AAIBПлата интерфейса автооператора (8 каналов)
VOIB8Плата интерфейса VoIP (8 каналов)
VOIB24Плата интерфейса VoIP (24 канала)
ПрочееGDC-600BБазовая станция DECT (6 каналов на станцию)
WMKКронштейн для крепления на стену
