АТС OS500

Новая цифровая офисная УАТС Samsung OfficeServ 500 производства корпорации Samsung Electronics является дальнейшим развитием ставшей популярной УАТС iDCS500 и обладает всеми функциями этой АТС а также новыми дополнительными возможностями:

  • Периферийная карта MGI 3 дает возможность организовать передачу голосового трафика через сеть Интернет для 16 каналов на карту одновременно. Такая функция открывает возможности соединения региональных объектов в одну сеть, получения альтернативных способов связи, а так же оптимизировать расходы на междугородние и международные звонки. Карта содержит собственный процессор и ПО, так что работает самостоятельно, не отрывая ресурсов у ЦП. Стоит отметить, что карта обеспечивает контроль качества передачи голоса, то есть поддерживает QoS (Quality of Service) на заданном уровне. Реализован протокол QSIG over IP позволяющий объединять в единую сеть до 50 узлов.
  • Поддержка новых IP-телефонов Samsung (ITP-5012L, 5021D, 5014D), практически не отличающихся от цифровых, и беспроводных (WiFi) IP-телефонов (WIP-5000), а также IP-телефонов других фирм по протоколу SIP или H.323 (в системе OfficeServ 500 можно зарегистрировать до 240 IP-телефонов).
  • Поддержка приложений компьютерной телефонии CTI (Voice Mail, Auto Attendant OfficeServ Call, OfficeServ News, OfficeServ Operator и OfficeServ EasySet)
  • Объединяя в единую сеть несколько узлов OfficeServ 500 существует возможность достичь емкости 2000 портов, при этом сохранить единый номерной план, так что корпоративные пользователи не заметят того, что они подключены к разным узлам сети. Это возможно благодаря реализации протокола QSIG для транков E1/PRI. OfficeServ 500 так же объединяется в сеть с узлами УАТС других производителей, что позволяет гибко формировать корпоративную коммуникационную инфраструктуру. Единая интегрированная голосовая почта доступна для любого абонента корпоративной сети. Реализация сигнализации QSIG претерпела кардинальные изменения. Например, теперь появляется возможность отображать занятость абонента/линии другой системы на программируемых клавишах системных телефонов.
  • Встроенный LAN-интерфейс

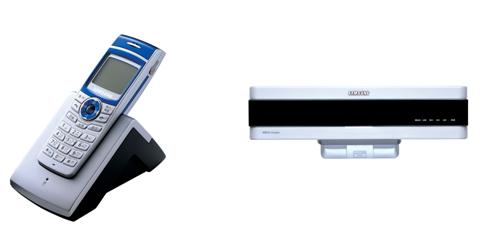

  • Принципиально новой в системе стала возможность построения беспроводной сети WLAN (стандарт IEEE 802.11b). На основе этой сети можно, в частности, организовать систему микросотовой связи, для чего Samsung разработала беспроводной SIP-телефон. Сеть WLAN строится с использованием карты контроллера и базовых станций (до 24). Последние выпускаются в двух модификациях: для подключения непосредственно к карте контроллера и для взаимодействия через ЛВС. Максимальное количество регистрируемых в системе трубок - 240.

АТС OS500

Владельцам iDCS500 для перехода к OfficeServ 500 достаточно заменить плату процессора MCP (для М-версии) а также LCP и SCP (для L-версии) и обновить ПО на Smart-карте


Емкость Системы OfficeServ 500:

OfficeServ 500 — блочно-модульная система, состоящая из одного основного и двух дополнительных блоков, интерфейсных карт и системных телефонов. Конфигурируя систему с использованием TEPRI-карт, максимально можно получить 352 внешние или 360 внутренних линий. Без использования TEPRI-карт максимальное количество внешних линий — 208, а внутренних — также 360. Общее количество установленных в системе портов — 488. В каждый блок можно установить до двух источников питания. Один источник питания обслуживает максимум 56 внутренних линий. Установка второго источника питания увеличивает количество обслуживаемых внутренних линий до 120. Оба источника питания через один разъем могут обслуживать общую батарею бесперебойного питания. На каждом блоке расширения имеется четырехканальный цифровой сигнальный процессор DSP, который используется для приема и обработки DTMF-сигналов.

Одноблочная система содержит
  • девять универсальных слотов для портовых плат
  • один слот для процессора
  • два слота для установки источников питания

Карты внутренних или внешних линий могут быть установлены в любой из девяти универсальных слотов. Карты TEPRI должны быть установлены только в слоты в номерами 1, 2 или 3. Это позволяет системе с такой конфигурацией иметь до 120 внутренних портов. Количество внешних линий также может составить 120 на один блок. Без использования TEPRI-карт максимальное количество внешних линий составит 72.


Двухблочная конфигурация

При необходимости расширения системы до двух и более блоков в слот 8 требуется установить карту сопроцессора SCP. Эта карта берет обслуживание первого блока на себя, высвобождая ресурсы главного процессора MCP, которые перенаправляются на обслуживание модулей расширения. Добавление карты SCP приводит к уменьшению количества слотов базового кабинета до 8. В дополнение к этому на карте MCP должны быть установлены дочерние карты ESM и IPM на соответствующие платоместа. Все остальные типы дочерних карт должны быть установлены на карты SCP или LCP.

Таким образом, двухблочная система содержит 17 универсальных слотов. Это позволяет иметь в системе с такой конфигурацией до 240 внутренних портов. Количество внешних линий при использовании TEPRI-карт может составлять 232. Без использования TEPRI-карт максимальное количество внешних линий составит 136.

Дополнительный блок расширения управляется посредством локального процессора LCP, точно также как SCP-карта управляет основным блоком. Карта LCP должна быть соединена специальным 25-парным кабелем с картой MCP основного блока. Карта LCP устанавливается специально предназначенный для нее слот 10 дополнительного блока и не уменьшает количество универсальных слотов.


Трехблочная конфигурация

Трехблочная система содержит 26 универсальных слота. При такой конфигурации в системе может быть до 360 внутренних портов. Количество внешних линий при использовании TEPRI-карт может составлять 352. Без использования TEPRI-карт максимальное количество внешних линий составит 208.

Третий блок расширения управляется собственной картой LCP, точно также как LCP-карта управляет вторым блоком. Карта LCP третьего блока должна быть соединена специальным 25-парным кабелем с картой LCP второго блока. Карта LCP устанавливается специально предназначенный для нее слот 10 дополнительного блока и не уменьшает количество универсальных слотов. В дополнение к этому на карте MCP должны быть установлены дочерние карты ESM и IPM на соответствующие платоместа. . Все остальные типы дочерних карт должны быть установлены на карты SCP или LCP.

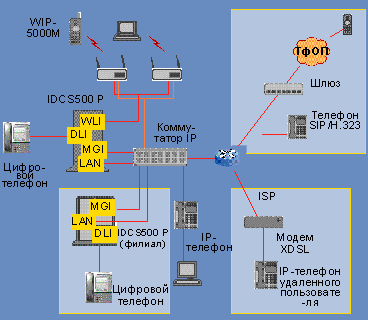

Цифровые офисные станции серии OfficeServ 500 - общая системная диаграмма

АТС OS500 общая системная диаграмма

Компоненты системы
Базовый блок OfficeServ 500 и iDCS500
1базовый блок, до 9 универсальных слотов расширенияiDC 500-MA
Опции OfficeServ 500
1SMART MEDIA карта L версииOS500 WSLP
2плата контроллера блока расширенияOS500 LP2
3SMART MEDIA карта M версииOS500 WSMP
4центральный процессор, LANOS500 MP2
5плата контроллера мастер-блокаOS500 SP2
6плата VOIP, 8/16 каналов, G.711, G.729, G.723, T.38.OS500 MG3
7плата VOIP, 16 каналов, G.711 G.729OS500 MG2
Опции OfficeServ500 и iDCS500
1пл. расш. на 16 внутр. цифровых линийiDC 16DLI
2пл. расш. на 16 внутр. аналоговых линий с Message WaitingiDC 16MWSL
3пл. расш. на 16 внутр. аналоговых линийiDC 16SLI
4дочерняя карта MCP доп. коммутационного поля (только для L-системы)iDC ESM
5плата ввода/вывода (2 порта RS232)iDC IOM
6доч. карта MCP сопроцессора, расш. оперативной памяти (только для L-системы)iDC IPM
7плата основная, 8 каналов VoIPiDC ITM3
8плата дополнительная, 8 каналов VoIPiDC ITM3D
9дочерняя карта LAN MCP (+2 порта RS232)iDC LAN
10дочерняя карта MCP/SCP/LCP на 12 DTMF приемниковiDC MFM
11дочерняя карта MCP/SCP/LCP муз. источников, внешнего пейджингаiDC MISC
12дочерняя карта модема для IOMiDC MOD
13комплект колес для напольной установкиiDC OP1
14кабель межблочный соединительныйiDC OP2
15блок питанияiDC PSU
16дочерняя карта MCP/SCP/LCP сигнализации R2 MFC и Caller IDiDC RCM
17доч. карта MCP/SCP/LCP на 12 DTMF приемников, 18 доп. КонференцийiDC SCM
18плата T1/E1/PRI интерфейсовiDC TEPRI
19Smart Media WriteriDCS MW
20кросс для iDCS500iDCS MDF
21карта голосовой почты, 4/8 каналовDCSSVMi8
22Дочерняя карта на 4 дополнительных каналаDCSSVMi8DB
23плата подключения ISDN PRI интерфейсаDCSP
24плата автоприсутствияDCSAA

Для АТС серии OfficeServ разработана новая линейка цифровых системных телефонов KDS. Подходят также системные телефоны серии DCS.


Технические характеристики:
ХарактеристикиiDCS 500
Питающее напряжение220В-240В (180-260) В (48-63) Гц
Потребление энергии300 Ватт на кабинет
Рабочие напряжения+5 В 7.0 Ам
-5 В 1.5 Ам max
-48 В 1.4 Ам max
-54 В 0.45 Ам max
Габариты, мм
iDCS500 кабинет*
   Высота445
   Ширина552
   Глубина305
   Масса16
