IP-АТС «АГАТ UX» - современная и надежная АТС для эффективной организации связи, объединяющая технологии обычных телефонных и IP-сетей. IP-АТС «АГАТ UX» является многофункциональным решением для различных сфер бизнеса, гарантируя удобную и качественную связь, а благодаря модулю интеграции с информационными системами компании станция позволяет решить множество прикладных задач по объединению компьютерной и телефонной сети. Получить карточку клиента при звонке или сделать исходящий звонок из почтового клиента можно без установки дорогостоящего внешнего ПО!
IP-АТС поставляется с простыми и удобными средствами администрирования, не требующих специальной подготовки. Уже в базовой конфигурации IP-АТС имеются встроенные средства для подключения к провайдерам IP-телефонии. Также Вы можете организовать собственную сеть на базе IP-телефонии как внутри Вашего офиса, так и объединив разрозненные филиалы Вашей компании.
| nanoIP АТС | Компактная мини АТС для малых офисов | АТС с максимумом возможностей по минимальной цене | АТС для профессионального подхода | |
|---|---|---|---|---|
| Характеристика | «АГАТ UX-5110» | «АГАТ UX-5111» | «АГАТ UX-3720» | «АГАТ UX-3710» |
| Количество аналоговых абонентов и городских линий | до 4 | нет | до 80 | до 80 |
| Количество системных телефонов | нет | нет | до 20 | до 40 |
| Количество потоков Е1 | нет | до 2 | до 16 | до 16 |
| Количество IP-абонентов | до 256 | до 256 | до 256 | до 256 |
Профессиональная телефонная станция Агат UX серии 37ХХ позволит организовать связь для Вашей организации с использованием как традиционных аналоговых телефонных линий или потоков Е1, так и посредством VoIP (технологии передачи голоса по IP сети).
Модельный ряд IP АТС Агат UX 37ХХ состоит из двух модификаций:

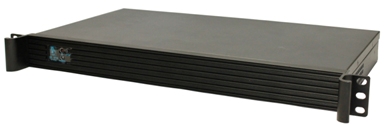

Выполнена в конструктиве 1U 19”. Поддерживает до 80 аналоговых каналов, до 16 цифровых потоков Е1, в зависимости от заказанной комплектации. Позволяет работать с каналами IP телефонии по протоколам SIP и H323, обеспечивая до 30 одновременных соединений. Обеспечивает работу до 256 IP абонентов сохраняя для них все функциональные возможности станции.
Выполнена в компактном настольном корпусе. Поддерживает до 80 аналоговых каналов, до 16 цифровых потоков Е1, в зависимости от заказанной комплектации. Позволяет работать с каналами IP телефонии по протоколам SIP и H323, обеспечивая до 30 одновременных соединений. Обеспечивает работу до 256 IP абонентов сохраняя для них все функциональные возможности станции.
Внедрив IP АТС Агат UX 37ХХ Вы получаете:
Помимо системы записи телефонных переговоров IP АТС Агат UX 37ХХ может быть укомплектована системой автоматического обзвона клиентов Спрут-Информ или программным модулем профессионального call-центра IP Office Agat-Infinity.
Agat UX-5110 является первым представителем класса nanoIP-АТС в линейке Agat UX. Реализация всех преимуществ nanoIP-АТС стала доступна благодаря использованию сверхмощного цифрового процессора обработки сигнала, и инновационной архитектуры встроенного программного обеспечения.
nanoIP-АТС 5110 - принципиально новый класс оборудования на рынке IP-АТС. Его основное отличие от традиционных IP АТС - чрезвычайно развитая функциональность, сопоставимая с функциональностью небольшого Call-центра, при исключительно малых размерах базовых моделей семейства, и очень невысокой цене. NanoIP-АТС предоставляет такие сервисы как:
Использование самых современных технологий сделало устройство предельно простым и неприхотливым в обслуживании. Малые габариты базовых моделей 5110 и 5111 (устройство умещается на ладони) позволяют закрепить станцию практически в любом удобном месте.
nanoIP-АТС не нуждается в управляющем компьютере, она самодостаточна. Ей не страшны вирусные атаки, поскольку встроенная операционная система не является публичной. Даже если все компьютеры в офисе "зависнут" или будут поражены вирусами - офис не останется без связи.
nanoIP-АТС Agat UX-5110 поддерживает массу стандартных открытых интерфейсов для взаимодействия с внешними информационными системами: TAPI, VoiceXML, SNMP и многие другие. Это свойство делает станцию незаменимой для использования в качестве средства сопряжения информационных систем (CRM, ERP и прочие) с инфраструктурой телефонии предприятия. Подобное сопряжение в силу высокого "интеллекта" станции может осуществляться чрезвычайно быстро, и не требовать практически никаких усилий.
Agat UX-5111 является продолжением серии nanoIP-АТС в линейке Agat UX.
При сохранении малого размера и полного функционала первой модели nanoIP АТС Agat UX 5110 – появляется возможность подключения цифрового высокоскоростного потока Е1
Любая конфигурация nano IP АТС Агат UX-51xx поддерживает VoIP-протоколы: SIP и Н.323, обеспечивает одновременную поддержу:
работу сервисов:
Лицензионные ограничения на функционал IP-АТС отсутствуют!
Все модели IP-АТС сертифицированы. На все модели предоставляется гарантия на 3 года.
Функциональность телефонных рабочих мест Ваших сотрудников:
Любой абонент станции независимо от того использует он аналоговый аппарат, IP телефон, DECT-трубку или цифровой системный телефон сможет использовать сервисные возможности АТС:
Интеграция IP АТС с CRM системой Вашей компании:
Агат UX 37ХХ содержит встроенные средства глубокой интеграции с 1C: CRM. С их помощью Вы сможете управлять телефонными соединениями из CRM системы, а базовые настройки IP-АТС могут быть выполнены администратором непосредственно из CRM, без необходимости вникания в особенности работы станции.
В базовый комплект поставки IP АТС Агат UX входят все необходимые компоненты для комфортного внедрения и функциональной работы:
| Функция | АГАТ UX-2211 | АГАТ UX-3212 АГАТ UX-3420/3720 АГАТ UX-3410/3710 | АГАТ UX-5110, АГАТ UX-5111 |
|---|---|---|---|
| Контроль вызовов | Постановка вызова на удержание; прием второго вызова с уведомлением абонента; ведение двух разговоров одновременно; перевод вызовов; переадресация вызовов; режим прямого вызова. | ||
| Сервисы УАТС | Расписание вызовов; групповой вызов; перехват вызова; многоканальный звонок; конференц-сервер; "тональный" донабор (DISA); многоуровневое интерактивное меню IVR; оповещение; обратный вызов; парковка вызовов; ACD; интеллектуальная очередь вызовов; будильник; возможность "ручного" и "автоматического" приема и передачи факсимильных сообщений. | ||
| Администрирование | ПО для настройки входит в комплект поставки IP-АТС. Есть доступ к файловой системе IP-АТС с помощью протокола FTP. Поддерживается SNMP (v.1 и 2c), в том числе и для диагностики состояния каналов устройства. | ||
| Доступ к файловой системе IP-АТС по FTP | До 8 создаваемых пользовательских учетных записей доступа + 1 запись администратора устройства. До 3 одновременно устанавливаемых по FTP соединений с устройством. | До 64 создаваемых пользовательских учетных записей доступа + 1 запись администратора устройства. До 30 одновременно устанавливаемых по FTP соединений с устройством. | |
| Число строк номерного плана. | Максимум около 2000 номеров. Каждый номер - до 7 цифр. | Максимум около 8000 номеров. Каждый номер - до 7 цифр. | Около 64000 номеров |
| Таблицы маршрутизации | Возможность разграничения доступа по видам связи, по времени вызова. Маршрутизация в зависимости от функционирования линий связи и удаленного оборудования. Может быть создано до 21 таблицы маршрутизации: 20 таблиц маршрутизации, содержащих по 32 строки и 1 таблица, содержащая 29 строк (зависит от заполнения номерного плана и настроек каналов). | Возможность разграничения доступа по видам связи, по времени вызова. Маршрутизация в зависимости от функционирования линий связи и удаленного оборудования. Может быть создано до 32 таблиц маршрутизации, содержащих по 32 строки. | |
| Музыкальное сопровождение | Кодек - G.711 |j-Law, частота дискретизации - 8 кГц, 8 бит, режим - моно. Хранится в виде отдельного файла и может быть изменено при настройке IP-АТС. | ||
| Голосовые сообщения | Есть 2 разных вида сервиса голосовой почты - общий и индивидуальный на базе абонентских функций. До 120 сек каждое сообщение; до 63 сообщений в персональном ящике; неограниченное количество персональных голосовых ящиков с учетом того, что суммарный размер всех сообщений во всех ящиках не должен превышать свободный объем внутренней памяти (средний размер сообщения длительностью 30 c составляет примерно 50 Кб). До 50 сообщений в персональном ящике. | ||
| Размер памяти для голосовых сообщений | В зависимости от версии может незначительно различаться. Около 35 Мб, эквивалентно 5 часам суммарной длительности голосовых сообщений. | В зависимости от версии может незначительно различаться. В базовой комплектации до 100 Мб, эквивалентно 15 часам голосовыых сообщений. | В базовой комплектации около 2 Гб, эквивалентно 300 часам голосовых сообщений. |
| Групповые вызовы | До 8 групп. | ||
| Перехват вызовов | До 8 групп. | ||
| Многоканальный звонок | До 8 групп. | ||
| Оповещение | До 8 групп, до 8 абонентов суммарно во всех группах. | ||
| Сервер конференций | До 8 групп сбора в конференцию, всего - до 32 участников всех конференций. | ||
| DISA | До 8 портов. Есть возможность ограничения доступа к внутренним номерам. Для разных экземпляров DISA можно сделать разное музыкальное сопровождение. | ||
| IVR | До 8 портов; неограниченное количество голосовых меню (суммарный размер всех меню не должен превышать свободный объем внутренней памяти). | ||
| ACD (автомати ческое распределение вызовов) | До 4 независимых групп операторов, в каждой группе до 16 операторов, до 16 вызовов в очереди каждой группы. | ||
| Парковка вызовов | До 8 портов, возможность поставить до 64 вызовов на парковку. | ||
| Обратный вызов | Заказ обратного вызова, если абонент / линия занят; заказ обратного вызова внешним абонентом; отмена заказа обратного вызова. | ||
| Интеллектуальная очередь вызовов | Дополнительные возможности во время пребывания абонента в очереди (вызов другого абонента, возможность оставить заявку на обратный вызов и т.д.). | ||
| Будильник | До 100 будильников у каждого абонента. | ||
| Функции мониторинга -перехвата трафика | Пассивный мониторинг - возможность постановки на контроль (прослушивание) любых абонентов станции. При любом звонке, принимаемом или инициируемом контролируемым абонентом, станция установит соединение с контролирующим номером (местным или удаленным через ТфОП, IP-сеть) и будет передавать на этот номер всю служебную и голосовую информацию из контролируемого соединения. Контроль и регистрация всех переговоров в контролируемых портах также могут осуществляться через любую IP-сеть, например, Интернет, с помощью автоматизированной системы - комплекса записи аудиоинформации "Спрут 7/UX". Активный мониторинг - возможность прослушивания абонентов станции, имеющих меньший приоритет. При этом контролирующему абоненту доступен ряд дополнительных возможностей (вторжение в разговор, отключение одного из абонентов и т.д.) Оперативный мониторинг - возможность в процессе разговора подключить определенного абонента станции для прослушивания текущего соединения. | ||
| Голосовые функции | - Независимая установка усиления принимаемого и передаваемого сигнала; - АРУ с динамическим шумоподавителем; - VOX, VAD для минимизации занимаемой полосы при отсутствии голосовой активности; - Для кодеков G.723.1 (MPMLQ, ACELP), G.729 - возможность компенсации потерь пакетов. Станция воспроизводит вместо них "образ" голоса, моделируя его на основании предыдущей информации. Данная функция существенно улучшает субъективное качество разговора по IP-сети в условиях потерь пакетов. | ||
| Автоматическое управление кодеками | - Автовыбор кодеков при установке IP-соединения между двумя станциями (приоритеты задаются пользователем); - Возможность выбора кодека для локальной сети, отличного от кодека, используемого при звонках за пределы локальной сети. | ||
| Протоколы | - SIP (в том числе и из-под NAT), поверх UDP; - H.323 (в том числе и из-под NAT); - ISP (поддерживается для совместимости со старыми версиями IP-АТС). | ||
| Прием/передача факсимильных сообщений | - Через IP-сеть по протоколу Т.38, если для IP-соединения используется протокол Н.323 (для версий ПО меньше 1.0.4.0) или Н.323 и SIP (для версий ПО выше 1.0.4.0); - Через ТФОП по протоколу Т.30 (режим факсимильного аппарата 3 группы). | ||
| Синхронизация даты и времени | Поддержка протокола SNTP (клиент). | ||
| Поддержка работы с домофоном | Домофонная аудиопанель PBX-DP11 | ||
| Сервис VoIP | - RTP; - Динамический джиттер-буфер; - Компенсация потерь пакетов; - Настройка количества аудио-фреймов в пакете (только для протокола ISP); - Возможность дублирования аудиопакетов для компенсации потерь в сети; - Передача через IP служебных сигналов АТС (цифры тонального и импульсного набора, сигналы «HOOK FLASH») для реализации ДВО УПАТС. | ||
| Поддержка работы системного телефона | НЕ поддерживается работа с цифровыми системными телефонами. | Panasonic KX-DT333; Panasonic KX-DT343RU; Panasonic KX-DT346RU2. | НЕ поддерживается работа с цифровыми системными телефонами. |
| Поддержка работы системного IP-телефона | - Yealink SIP-T22P; - Yealink SIP-T28P. | ||
| Определение номера | - в формате АОН; | - в формате АОН; - в формате Caller ID (по стандарту FSK). | |
| Работа с операторами IP-телефонии | Поддержка SIP-proxy (клиент). IP-АТС может быть одновременно зарегистрировано на 8 различных серверах операторов. | Поддержка SIP-proxy (клиент). IP-АТС может быть одновременно зарегистрировано на 32 различных серверах операторов. | |
| Работа в качестве оператора IP-телефонии. Встроенный SIP-proxy сервер. | До 64 абонентов для пакетов функций №2 и №3 0 - для всех остальных пакетов. | До 64 абонентов для пакета функций №2 До 256 абонентов для пакета функций №3. 0 - для всех остальных пакетов. | До 256 абонентов — зависит от числа установленных лицензий. |
| Система учета вызовов | Фиксация SMDR-данных; возможность конвертации SMDR-данных в текстовый формат; возможность конвертации SMDR-данных в формат системы тарификации WinTariff; возможность разработки собственных типов конвертеров. | ||
| Расписание вызовов | Маршрутизация вызовов в зависимости от времени звонка. До 32 событий, календарь рабочих, выходных и праздничных дней. | ||
| Работа в качестве оператора IP-телефонии. Встроенный SIP-proxy сервер. | До 64 абонентов для пакетов функций №2 и №3 0 - для всех остальных пакетов. | До 64 абонентов для пакета функций №2 До 256 абонентов для пакета функций №3. 0 - для всех остальных пакетов. | До 256 абонентов — зависит от числа установленных лицензий. |
1 Возможно подключение к IP-АТС других моделей домофонов. Список поддерживаемых моделей уточняйте.
2 Для подключения системных телефонов Panasonic KX-T7630RU, KX-T7636RU, KX-DT333, KX-DT343RU и KX-DT346RU в АГАТ UX-3410/3710 и АГАТ UX-3420/3720 могут использоваться двух- и четырехканальные мезонины.
Для всех моделей IP-АТС серии АГАТ UX (3212 / 3420 / 3410 / 3720 / 3710, а также АГАТ UX- 2211 / 5110 / 5111) выпускается единая версия внутреннего программного обеспечения
Программное обеспечение моделей IP-АТС серии АГАТ UX версии начиная с 1.1.3.х, обеспечивает работу IP-АТС в следующих вариантах:
Для моделей АГАТ UX-5110 и АГАТ UX-5111 используется только один вариант программного обеспечения — стандартный.
Различные пакеты функций предоставляют различные возможности пользователям. Программное обеспечение с каким- либо установленным пакетом расширенных функций позволяет абонентам использовать значительно больше функций и сервисов, в отличие от стандартного пакета функций. Все пакеты одинаковы для всех моделей IP-АТС серии АГАТ UX (кроме АГАТ UX-5110 и АГАТ UX-5111, для которых пакеты не используются).
| Base | Standard | Enterprise |
|---|---|---|
| Базовая конфигурация с поддержкой основных функций IP-АТС: IVR; DISA; ACD; CallerID; протоколы SIP, H.323, регистрация на внешнем SIP-proxy; трехсторонняя конференция; удержание, перевод, перехват, переадресация вызовов; вторжение в разговор; голосовая почта до 5 Мб (без возможности приема факсов и отправки на e-mail); обратный вызов; мониторинг соединений; тарификация SMDR; функции абонентского сервиса (DND, телефонный справочник, журнал вызовов и др.), и многое другое. - Поддержка до 1-го потока E1; - Одновременная поддержа до 20-ти VoIP соединений с компрессией G.723.1, G.729, до 30-ти VoIP соединений с компрессией G.711, до 20-ти каналов передачи факсов по Т.38 | Все свойства конфигурации Base; - SIP Proxy-сервер до 64 абонентов; - Поддержка до 2 потоков E1; - Возможность одновременной записи 10 каналов с помощью ПО записи телефонных разговоров «Спрут-7/UX-TDM». - ПО приема и отправки факсов с компьютера во время разговора Agat Fax Sender, Agat Fax Messenger; - Конференц-сервер; - Голосовая почта с возможностью отправки сообщений на e-mail (до 15 часов); - Дополнительный программный процессор для поддержки ускорителей (расширение количества одновременных соединений по IP). | Все свойства конфигурации Standard; - SIP Proxy-сервер до 256 абонентов; - ПО SNMP-менеджер 10-Strike LANState; - Возможность одновременной записи 30 каналов с помощью ПО записи телефонных разговоров «Спрут-7/UX-TDM». - Программный модуль интеграции IP-АТС с CRM-системами и другими бизнес-приложениями на базе платформ 1С и других (поддержка TAPI); - Поддержка до 10 (для 3420) и до 16 (3410) потоков E1. |
Примечания:
(1) - В комплект поставки шасси IP-АТС входит внутренний блок питания.
(2) - Количество и тип обслуживаемых IP-АТС «АГАТ UX-3ххх» линий определяется количеством и типом устанавливаемых в шасси субмодулей (мезонинов). Для мезонинов в «АГАТ UX-3410/3710/3720» предусмотрено 10 посадочных мест, в «АГАТ UX-3420» - 5 посадочных мест.
(3) - Поддерживаются цифровые системные телефоны Panasonic KX-T7630RU, KX-T7636RU, KX-DT333RU, KX-DT343RU и KX-DT346RU.
(4) - Переход к расширенной конфигурации шасси возможен путем приобретения соответствующей программной опции (Пакет Расширенного Функционала, ПРФ), стоимость которой равна разнице стоимости новой и текущей конфигурации. Расширение конфигурации до Standard достигается установкой на шасси в конфигурации Base опции ПРФ№2; расширение конфигурации до Enterprise достигается установкой на шасси в конфигурации Standard опции ПРФ№3.
Отличия пакетов для внутреннего ПО приведены в следующей таблице:
| Функция, сервис | IP-АТС серии АГАТ UX | ||
|---|---|---|---|
| Стандартный пакет функций | Расширенный пакет функций №2 | Расширенный пакет функций №3 | |
| Расписание вызовов | да | да | да |
| DISA | да | да | да |
| IVR | да | да | да |
| ACD | да | да | да |
| Трехсторонняя конференция | да | да | да |
| Общий журнал вызовов (SMDR) | да | да | да |
| Перехват вызова | да | да | да |
| Консультативный звонок, перевод вызова | да | да | да |
| «Горячая» и «теплая» линии | да | да | да |
| Будильник | да | да | да |
| Переадресация по отсутствию и занятости | да | да | да |
| Оповещение | да | да | да |
| Обратный вызов | да | да | да |
| Парковка вызовов | да | да | да |
| Групповой вызов | да | да | да |
| Многоканальный звонок | да | да | да |
| Интеллектуальная очередь вызовов | да | да | да |
| Таблицы маршрутизации и номерной план | да | да | да |
| Обновление внутреннего ПО | да | да | да |
| Определение АОН/CallerID, передача CallerID | да | да | да |
| Синхронизация даты и времени | да | да | да |
| Поддержка работы с системными телефонами | да | да | да |
| Пассивный мониторинг каналов (в комплексе с СПРУТ-7/UX) | да3 | да До 10 каналов4 | да До 30 каналов |
| Запись текущего разговора | да | да | да |
| Профили абонентов | да | да | да |
| Индивидуальный журнал вызовов для каждого абонента | да | да | да |
| Индивидуальные записные книжки для каждого абонента | да | да | да |
| Установка режима «не беспокоить», | да | да | да |
| временная переадресация | да | да | да |
| Выборочный прием вызовов | да | да | да |
| Автодозвон | да | да | да |
| Активный мониторинг | да | да | да |
| Вторжение в разговор | да | да | да |
| Запись прослушиваемого разговора | да | да | да |
| SNMP | да | да | да |
| Agat Fax Sender | да | да | да |
| Agat Service Manager | да | да | да |
| Работа с аналоговыми каналами FXS/FXO | да | да | да |
| Голосовая почта | да | да | да |
| Интеграция голосовой почты с электронной почтой (e-mail) | - | да | да |
| VoIP-соединения по протоколам ISP/SIP/H.323 | да | да | да |
| Работа с цифровыми потоками Е1 | да До 1 потока Е1 | да До 2 потоков Е1 | да До 16 потоков Е1 |
| Работа с внешним SIP-proxy сервером | да | да | да |
| Многосторонняя конференция | - | да | да |
| Встроенный SIP Proxy сервер | - | да До 64 пользователей | да До 256 пользователей |
| Agat Fax Messenger5 | - | да | да |
| Поддержка ускорителей | - | да | да |
| Модуль интеграции с бизнес-приложениями (TAPI) | - приобретается отдельно | - приобретается отдельно | да |
| TAPI-мониторинг | Поставляется только с Спрут-7UX | Поставляется только с Спрут-7UX | Поставляется только с Спрут-7UX |
| Система записи разговоров Спрут-7UX | - приобретается отдельно | да Лицензия на 10 каналов | да Лицензия на 30 каналов |
| Программный системный телефон | - приобретается отдельно | - приобретается отдельно | да лицензия на 10 софтфонов |
3. Лицензии на мониторинг требуемого числа каналов приобретаются за отдельную плату. Подробности можно уточнить у менеджеров.
4. Для IP-АТС АГАТ UX-3410, 3710, 3420, 3720 возможно приобретение дополнительных лицензий на мониторинг большего числа каналов (до 30). Подробности можно уточнить у менеджеров.
5. IP-АТС АГАТ UX-3212/3420/3410/3710/3720 с внутренним ПО в варианте стандартного функционала обеспечивает работу Agat Fax Messenger только в ознакомительном режиме. Основным отличием ознакомительного режима от рабочего (полнофункционального) является ограничение количества доставляемых сообщений 15 сообщениями. Более подробно функционал и режимы работы Agat Fax Messenger описаны в документе Agat Fax Messenger. Руководство пользователя
Ускоритель в IP-АТС – это дополнительный модуль, устанавливаемый в IP-АТС (базовый блок), который для каждого кодека увеличивает максимально возможное количество одновременных VoIP-соединений (голосовых соединений по IP- сети). Вы можете установить один или несколько ускорителей, подобрав оптимальную конфигурацию IP-АТС для Ваших нужд.
В Таблице указывается максимальное количество VoIP- соединений в зависимости от кодека и типа исходящей/вызываемой линии для базового блока и каждого добавляемого ускорителя. Установка ускорителей возможна только при наличии расширенного пакета функций №2 или №3, при этом не все модели IP-АТС поддерживают установку ускорителей.
| Кодек | Аналоговые линии | Цифровые потоки Е1 | |||||
|---|---|---|---|---|---|---|---|
| Базовый блок | +1 ускоритель | +2 ускорителя (для моделей 3410/3710) | Базовый блок | +1 ускоритель | +2 ускорителя | +3 ускорителя | |
| GSM 610 | 24 | 30 | 30 | 12 | 24 | 30 | 30 |
| G.711 a-law | 30 | 40 (для 3420/3720) 50 (для 3410/3710) | 50 | 23 | 47 | 50 | 50 |
| G.711 u-law | 30 | 40 (для 3420/3720) 50 (для 3410/3710) | 50 | 22 | 47 | 50 | 50 |
| G.723 MPMLQ | 19 | 36 | 46 | 14 | 27 | 40 | 55 |
| G.723 ACELP | 21 | 40 | 44 | 15 | 29 | 44 | 60 |
| G.729 | 17 | 33 | 48 | 14 | 24 | 38 | 52 |
| Факс-модем T.38 | 17 | 33 | 48 | 14 | 24 | 38 | 52 |
| Кодек | IP-АТС АГАТ UX-5111 |
|---|---|
| GSM 610 | 12 |
| G.711 a-law | 23 |
| G.711 u-law | 22 |
| G.723 MPMLQ | 14 |
| G.723 ACELP | 15 |
| G.729 | 14 |
| Факс-модем T.38 | 14 |
Мезонин представляет собой специальную плату расширения, предназначенную для установки в IP-АТС. Мезонины бывают двух типов: интерфейсные и мезонины-ускорители.
Для установки мезонинов предусмотрены специальные разъемы (посадочные места) на материнской плате (шасси) IP-АТС. Обычно первичная установка мезонинов выполняется на предприятии-изготовителе.
В разных моделях IP-АТС могут использоваться следующие виды интерфейсных мезонинов:
Применять мезонины в IP-АТС следует с учетом следующих особенностей:
Посадочные места для мезонинов нумеруются, начиная с нуля. Ниже, в таблице, приведены допустимые варианты размещения мезонинов в посадочных местах шасси для разных моделей IP- АТС серии АГАТ UX.
| Модель IP-АТС | Мезонины | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Посадочное место №0 | Посадочное место №1 | Посадочное место №2 | Посадочное место №3 | Посадочное место №4 | Посадочное место №5 | Посадочное место №6 | Посадочное место №7 | Посадочное место №8 | Посадочное место №9 | |
| АГАТ UX-3212 | FXS4/FXS8/ FXO4/FXO8/ 1E1 / 2E1 / Panasonic2 / Panasonic4 / ускоритель | FXS4/FXS8/ FXO4/FXO8/ 1E1 / 2E1 / Panasonic2 / Panasonic4 / ускоритель | FXS4/FXS8/ FXO4/FXO8/ 1E1 / 2E1 / Panasonic2 / Panasonic4 / ускоритель | FXS4/FXS8/ FXO4/FXO8/ 1E1 / 2E1 / Panasonic2 / Panasonic4 / ускоритель | FXS4/FXS8/ FXO4/FXO8/ 1E1 / 2E1 / Panasonic2 / Panasonic4 / ускоритель | FXS4/FXS8/ FXO4/FXO8/ 1E1 / 2E1 / Panasonic2 / Panasonic4 / ускоритель | FXS4/FXS8/ FXO4/FXO8 / 1E1 / 2E1 / Panasonic2 / Panasonic4 / ускоритель | FXS4/FXS8/ FXO4/FXO8/ 1E1 / 2E1 / Panasonic2 / Panasonic4 / ускоритель | 1E1 / 2E1 / ускоритель | ускоритель |
| АГАТ UX-34206 | FXS4/FXS8/ FXO4/FXO8/ FXOM4/ FXOM8 / 1E1 / 2E1 / Panasonic2 / Panasonic4 / ускоритель | FXS4/FXS8/ FXO4/FXO8/ FXOM4 / FXOM8 / 1E1 / 2E1 / Panasonic2 / Panasonic4 / ускоритель | FXS4/FXS8/ FXO4/FXO8/ FXOM4 / FXOM8 / 1E1 / 2E1 / Panasonic2 / Panasonic4 / ускоритель | FXS4/FXS8/ FXO4/FXO8/ FXOM4 / FXOM8 / 1E1 / 2E1 / Panasonic2 / Panasonic4 / ускоритель | FXS4/FXS8/ FXO4/FXO8/ FXOM4 / FXOM8 / 1E1 / 2E1 / Panasonic2 / Panasonic4 / ускоритель | 1E1 / 2E1 / Panasonic2 / ускоритель7 | - | - | - | - |
| АГАТ UX-3410, (в малоканальном исполнении) | FXS4/FXS8/ FXO4/FXO8/ FXOM4 / FXOM8 / 1E1 / 2E1 / Panasonic2 / Panasonic4 / ускоритель | FXS4/FXS8/ FXO4/FXO8/ FXOM4 / FXOM8 / 1E1 / 2E1 / Panasonic2 / Panasonic4 / ускоритель | ускоритель | FXS4/FXS8/ FXO4/FXO8/ FXOM4 / FXOM8 / 1E1 / 2E1 / Panasonic2 / Panasonic4 / ускоритель | ускоритель | ускоритель | FXS4/FXS8/ FXO4/FXO8 / FXOM4 / FXOM8 / 1E1 / 2E1 / Panasonic2 / Panasonic4 / ускоритель8 | ускоритель | FXS4/FXS8/ FXO4/FXO8/ FXOM4 / FXOM8 / 1E1 / 2E1 / Panasonic2 / Panasonic4 / ускоритель | FXS4/FXS8/ FXO4/FXO8/ FXOM4 / FXOM8 / 1E1 / 2E1 / Panasonic2 / Panasonic4 / ускоритель5 |
| АГАТ UX-3710 | FXS4/FXS8/ FXO4/FXO8/ FXOM4 / FXOM8 / 1E1 / 2E1 / Panasonic2 / Panasonic4 / ускоритель | FXS4/FXS8/ FXO4/FXO8/ FXOM4 / FXOM8 / 1E1 / 2E1 / Panasonic2 / Panasonic4 / ускоритель | FXS4/FXS8/ FXO4/FXO8/ FXOM4 / FXOM8 / 1E1 / 2E1 / Panasonic2 / Panasonic4 / ускоритель | FXS4/FXS8/ FXO4/FXO8/ FXOM4 / FXOM8 / 1E1 / 2E1 / Panasonic2 / Panasonic4 / ускоритель | FXS4/FXS8/ FXO4/FXO8/ FXOM4 / FXOM8 / 1E1 / 2E1 / Panasonic2 / Panasonic4 / ускоритель | FXS4/FXS8/ FXO4/FXO8/ FXOM4 / FXOM8 / 1E1 / 2E1 / Panasonic2 / Panasonic4 / ускоритель | FXS4/FXS8/ FXO4/FXO8 / FXOM4 / FXOM8 / 1E1 / 2E1 / Panasonic2 / Panasonic4 / ускоритель | FXS4/FXS8/ FXO4/FXO8/ FXOM4 / FXOM8 / 1E1 / 2E1 / Panasonic2 / Panasonic4 / ускоритель | FXS4/FXS8/ FXO4/FXO8/ FXOM4 / FXOM8 / 1E1 / 2E1 / Panasonic2 / Panasonic4 / ускоритель | FXS4/FXS8/ FXO4/FXO8/ FXOM4 / FXOM8 / 1E1 / 2E1 / Panasonic2 / Panasonic4 / ускоритель |
| АГАТ UX-3410, (в многоканальном исполнении) | FXS4/FXS8/ FXO4/FXO8/ FXOM4 / FXOM8 / 1E1 / 2E1 / Panasonic2 / Panasonic4 / ускоритель | FXS4/FXS8/ FXO4/FXO8/ FXOM4 / FXOM8 / 1E1 / 2E1 / Panasonic2 / Panasonic4 / ускоритель | FXS4/FXS8/ FXO4/FXO8/ FXOM4 / FXOM8 / 1E1 / 2E1 / Panasonic2 / Panasonic4 / ускоритель | FXS4/FXS8/ FXO4/FXO8/ FXOM4 / FXOM8 / 1E1 / 2E1 / Panasonic2 / Panasonic4 / ускоритель | FXS4/FXS8/ FXO4/FXO8/ FXOM4 / FXOM8 / 1E1 / 2E1 / Panasonic2 / Panasonic4 / ускоритель | FXS4/FXS8/ FXO4/FXO8/ FXOM4 / FXOM8 / 1E1 / 2E1 / Panasonic2 / Panasonic4 / ускоритель | FXS4/FXS8/ FXO4/FXO8 / FXOM4 / FXOM8 / 1E1 / 2E1 / Panasonic2 / Panasonic4 / ускоритель | FXS4/FXS8/ FXO4/FXO8/ FXOM4 / FXOM8 / 1E1 / 2E1 / Panasonic2 / Panasonic4 / ускоритель | FXS4/FXS8/ FXO4/FXO8/ FXOM4 / FXOM8 / 1E1 / 2E1 / Panasonic2 / Panasonic4 / ускоритель | FXS4/FXS8/ FXO4/FXO8/ FXOM4 / FXOM8 / 1E1 / 2E1 / Panasonic2 / Panasonic4 / ускоритель |
| АГАТ UX-37209 | FXS4/FXS8/ FXO4/FXO8/ FXOM4 / FXOM8 / 1E1 / 2E1 / Panasonic2 / Panasonic4 / ускоритель | FXS4/FXS8/ FXO4/FXO8/ FXOM4 / FXOM8 / 1E1 / 2E1 / Panasonic2 / Panasonic4 / ускоритель | FXS4/FXS8/ FXO4/FXO8/ FXOM4 / FXOM8 / 1E1 / 2E1 / Panasonic2 / Panasonic4 / ускоритель | FXS4/FXS8/ FXO4/FXO8/ FXOM4 / FXOM8 / 1E1 / 2E1 / Panasonic2 / Panasonic4 / ускоритель | FXS4/FXS8/ FXO4/FXO8/ FXOM4 / FXOM8 / 1E1 / 2E1 / Panasonic2 / Panasonic4 / ускоритель | FXS4/FXS8/ FXO4/FXO8/ FXOM4 / FXOM8 / 1E1 / 2E1 / Panasonic2 / Panasonic4 / ускоритель | - | - | - | - |
| АГАТ UX-221110 | FXS2/FXS2/ FXO2/FXO2 | FXS2/FXS2/ FXO2/FXO2 | FXS2/FXS2/ FXO2/FXO2 | FXS2/FXS2/ FXO2/FXO2 | - | - | - | - | - | - |
6. При совместном использовании в IP-АТС АГАТ UX-3420 мезонинов для системных телефонов и мезонинов типа E1 следует соблюдать следующее правило: мезонины для системных телефонов должны размещаться в посадочных местах с меньшими номерами, мезонины 1E1, 2E1 – в посадочных местах с большими номерами. Несоблюдение этого правила приведет к невозможности использования таблиц маршрутизации для системных телефонов.
7. Для IP-АТС АГАТ UX-3420 установка интерфесных мезонинов 1E1, 2E1, Panasonic2 в посадочное место №5 допускается только при условии размещения в посадочном месте №4 интерфейсных мезонинов 1E1, 2E1, Panasonic2, либо ускорителя. При этом, если в посадочном месте №4 установлен мезонин типа E1, а в посадочном месте №5 – мезонин для системных телефонов, то использование таблиц маршрутизации для подключенных к IP-АТС системных телефонов будет невозможно.
8. Для IP-АТС АГАТ UX-3410 в малоканальном исполнении не допускается одновременное использование интерфейсных мезонинов в посадочных местах №6 и №9.
9. При совместном использовании в IP-АТС АГАТ UX-3720 мезонинов для системных телефонов и мезонинов типа E1 следует соблюдать следующее правило: мезонины для системных телефонов должны размещаться в посадочных местах с меньшими номерами, мезонины 1E1, 2E1 – в посадочных местах с большими номерами. Несоблюдение этого правила приведет к невозможности использования таблиц маршрутизации для системных телефонов.
10. Для моделей IP-АТС АГАТ UX-2211 используются специфические мезонины, которые не поддерживаются в других моделях IP-АТС АГАТ UX.
