Микросотовая сеть DECT на базе мини-АТС Panasonic серий KX-TDA, KX-TDA100D, KX-TDE, KX-NCP, KX-NS.


На основе мини-АТС Panasonic серий KX-TDA, KX-TDA100D, KX-TDE, KX-NCP и KX-NS можно построить микросотовую сеть цифрового стандарта DECT.

Базовые станции (БС) могут располагаться на расстоянии до 1 км от АТС, обеспечивая связь в радиусе до 300 м. на открытом пространстве и до 30-50 м. в помещении.

Для IP АТС Panasonic KX-NS1000 и KX-NS500 разработана собственная SIP-DECT система, которая к тому же совместима с SIP серверами сторонних производителей. Об этой системе подробнее рассказано здесь...


Типы базовых станций DECT


Базовые станции АТС Panasonic серий KX-TDA, KX-TDA100D, KX-TDE, KX-NCP, KX-NS могут быть следующих типов:

Базовые станции DECT для АТС Panasonic

  • KX-TDA0156 - 4-х канальная БС, подключается к KX-TDA0144.
  • KX-TDA0155 - 2-х канальная БС, подключается как цифровой системный телефон к плате цифровых телефонов, удаление от АТС до 500 м.
  • KX-TDA0158* - 8-и канальная БС, подключается как цифровой системный телефон к плате цифровых телефонов, для подключения требуются 4 порта на плате, удаление от АТС до 500 м.
  • KX-NCP0158** - 8-и канальная IP БС, подключается через IP сеть, удаление от АТС любое.
  • KX-NCS0156*** - 4-х канальная (увеличивается до 8-и каналов) IP БС, подключается через IP сеть, удаление от АТС любое.

* Поддерживается в KX-TDA с ПО версии 5.0 и выше

** Поддерживается в KX-TDE, KX-NCP и KX-NS

*** Поддерживается в KX-NS500 и KX-NS1000


Таблица совместимости моделей АТС с разными БС

 KX-TDA0155KX-TDA0156KX-TDA0158KX-NCP0158KX-NCS0154KX-UDS124
KX-TDA30xх
KX-TDA100xxx
KX-TDA200xxx
KX-TDA600xxx
KX-TDE100xxxx
KX-TDE200xxxx
KX-TDE600xxxx
KX-NCP500xxx
KX-NCP1000xxx
KX-TDA100Dxxx
KX-NS500xxxxx
KX-NS1000xxxxxx

Максимальное количество БС для разных АТС

 KX-TDA0155KX-TDA0156KX-TDA0158KX-NCP0158KX-NCS0154KX-UDS124
KX-TDA304 (8 с доп. БП)2 (4 с доп. БП)
KX-TDA100323216
KX-TDA200323232
KX-TDA60012812864
KX-TDE10032321616
KX-TDE20032321616
KX-TDE6001281286416
KX-NCP5004 (11 *1)2 (5 *1)2 (16 *1)
KX-NCP10008 (11 *1)4 (5 *1)8 (16 *1)
KX-TDA100D262613
KX-NS500168163216
KX-NS1000*2*2*26464 (128 *3)64

*1 Для новой модификации платы процессора и версии ПО выше 5.0

*2 Максимальное количество БС зависит от типа стековых блоков расширения, подключенных к KX-NS1000 и совпадает с максимальным количеством БС для АТС, испольуемой в качестве стекового блока.

*3 Для сетевой конфигурации One-Look


KX-TDA0155 - замена снятой с производства БС KX-TDA0141

KX-TDA0156 - замена снятой с производства БС KX-TDA0142


В АТС KX-TDA / KX-TDE для подключения БС KX-TDA0156 используется интерфейсная плата KX-TDA0144, которая поддерживает подключение до 8-и четырехканальных БС

KX-TDA0155 и KX-TDA0158 можно подключить непосредственно к портам цифровых телефонов, что позволяет существенно снизить стоимость микросотовой системы и освободить слот в системном блоке. Базовые станции KX-TD142 от АТС KX-TD1232 к станциям KX-TDA/TDE/NCP/NS не подходят!

KX-NCP0158 - Базовая IP-станция может быть подключена к мини-АТС KX-TDE или KX-NCP по локальной сети. Базовая IP-станция поддерживает существующие микросотовые DECT трубки и предоставляет те же функции, что и традиционная базовая станция. Установка базовой IP-станции на основе существующей инфраструктуры IP-сети является простой и экономичной.


IP базовые станции Panasonic для микросотовой сети DECT

Базовая IP-станция предоставляет следующие возможности:

  • Системы беспроводной микросотовой связи с использованием инфраструктуры сети передачи речи и данных (LAN, IP)
  • Создание единой микросотовой сети для центального офиса и удаленных филиалов
  • Решения для обеспечения беспроводной связи на крупных предприятиях
  • Надежная беспроводная связь с использованием технологии DECT по IP-сети

Микросотовые терминалы DECT

В качестве трубок DECT рекомендуется использовать специально разработанные для мини-АТС Panasonic серий KX-TDA, KX-TDA100D, KX-TDE, KX-NCP и KX-NS модели KX-TCA185, KX-TCA285, KX-TCA385, KX-WT115, а также бытовые DECT телефоны Panasonic например KX-TG6411, которые полностью совместимы с KX-TDA, KX-TDE, KX-NCP и KX-NS (поддерживают хэндовер).

Каждый микросотовый телефон DECT может быть зарегистрирован на нескольких АТС, что позволит Вам использовать один и тот же номер в разных офисах. Когда Вы находитесь в другом офисе, трубка автоматически регистрируется в местной DECT сети, и Вы можете принимать звонки на свой обычный внутренний номер.


KX-TCA185

Трубка для микросотовой сети DECT Panasonic KX-TCA185
  • Цветной ЖК-дисплей 1,8 дюймов;
  • Кириллица на дисплее;
  • Работа с АТС Panasonic серий KX-TDA/TDE/NCP/NS
  • Широкополосный звук;
  • Программируемые кнопки;
  • Удобная навигация по функциям;
  • Функция шумоподавления;
  • Поддержка функции Hand-Over;
  • Функции системного телефона;
  • Спикерфон (громкая связь);
  • Виброзвонок;
  • Поддержка функции оповещения (DECT Paging);
  • Телефонная книга на 500 абонентов;
  • Размер (мм): 48.2 x25.4 x146.3, вес: 115 г.

KX-TCA285

Трубка для микросотовой сети DECT Panasonic KX-TCA285
  • Цветной ЖК-дисплей 1,8 дюймов;
  • Кириллица на дисплее;
  • Работа с АТС Panasonic серий KX-TDA/TDE/NCP/NS
  • Широкополосный звук;
  • Программируемые кнопки;
  • Удобная навигация по функциям;
  • Функция шумоподавления;
  • Поддержка функции Hand-Over;
  • Встроенный Bluetooth©;
  • Функции системного телефона;
  • Спикерфон (громкая связь);
  • Виброзвонок;
  • Поддержка функции оповещения (DECT Paging);
  • Телефонная книга на 500 абонентов;
  • Размер (мм): 48.5 x17.9 x127.5, вес: 88 г.

KX-TCA385

Трубка для микросотовой сети DECT Panasonic KX-TCA385
  • Пылевлагозащищённый и ударопрочный корпус (стандарт защиты IP65);
  • Цветной ЖК-дисплей 1,8 дюймов;
  • Кириллица на дисплее;
  • Работа с АТС Panasonic серий KX-TDA/TDE/NCP/NS
  • Широкополосный звук;
  • Программируемые кнопки;
  • Удобная навигация по функциям;
  • Функция шумоподавления;
  • Поддержка функции Hand-Over;
  • Встроенный Bluetooth©;
  • Функции системного телефона;
  • Спикерфон (громкая связь);
  • Виброзвонок;
  • Поддержка функции оповещения (DECT Paging);
  • Телефонная книга на 500 абонентов;
  • Размер (мм): 55x23 x151.5, вес: 150 г

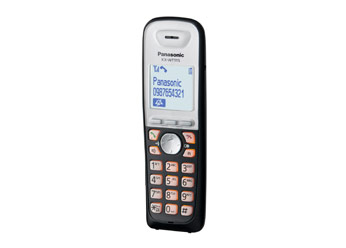

KX-WT115

Трубка для микросотовой сети DECT Panasonic kx-wt115
  • 1,8-дюймовый дисплей с белой подсветкой
  • Работа с АТС Panasonic серий KX-TDA/TDE/NCP
  • Доступ к системному телефонному справочнику АТС
  • Спикерфон (громкая связь)
  • Поддержка функции Hand-Over.
  • Шумоподавление для работы в шумных помещениях
  • Телефонная книга на 200 абонентов
  • Разъём для подключения гарнитуры
  • 3 программируемых кнопки
  • Размер (мм): 48x33x160, вес: 130 г.

Все эти трубки имеют русифицированный графический дисплей, встроенный спикерфон и разъем для гарнитуры.


SIP DECT система Panasonic

Разработана для применения совместно с SIP-сервером nbsp;Panasonic KX-NS1000 и KX-NS500. Несовместима с АТС Panasonic серий KX-TDA, KX-TDE и KX-NCP.

Система включает в себя 4-х канальную High-Definition SIP-DECT базовую станцию KX-UDS124, а также линейку SIP DECT трубок серии KX-UDT - KX-UDT111, KX-UDT121 и KX-UDT131. Базовые станции подключаются к SIP-серверу по LAN и поддерживают микросотовые SIP-терминалы (радиотрубки) для выполнения вызовов.

SIP DECT система Panasonic KX-UDS124

Данная система обеспечивает высокое (HD) качество беспроводной связи, имеет широкое применение для различных видов бизнеса, позволяет построить сети емкостью до 128 базовых станций и до 255 трубок. Базовые станции разбиваются на так называемые группы синхронизации, в пределах которых работает функция "хэндовер" (незаметное для пользователя переключение радиотелефона от одной БС к другой без прерывания разговора). В одной группе синхронизации может быть максимум 32 базовых станции. Перемещение с трубкой между группами синхронизации возможно лишь в незанятом состоянии. Это называется "роуминг".

Каждой группе синхронизации необходима своя ведущая базовая станция. Синхронизация с остальными базовыми станциями осуществляется по воздуху (радиоканалу). Кроме того в системе должна быть основная базовая станция, управляющая работой системы в целом. Конструктивно все базовые станции одинаковы, роли для них задаются программно.

Установка SIP-DECT базовой станции не требует больших затрат, достаточно проста и для нее можно использовать существующую инфраструктуру локальной сети.

Таким образом система позволяет организовать надежную беспроводную связь с использованием технологии DECT по IP-сети. Это отличное решение для филиалов, а также для обеспечения беспроводной связи на крупных предприятиях, если они находятся в пределах одной сети.

Проще говоря, если у вас есть удаленный филиал, локальная сеть которого объединена с сетью головного офиса, то с помощью этой системы очень просто обеспечить сотрудников беспроводными телефонами, которые будут внутренними номерами IP АТС головного офиса. А возможность подключения большого количества базовых станций позволит покрыть радиосигналом большие площади офисных или производственных зданий.

Также SIP DECT система Panasonic это идеальное решение для компаний, использующих «облачную» телефонию и программные IP-АТС. Она сертифицирована для использования с SIP-серверами Asterisk, Broadsoft, CommuniGate Pro, Switch Vox. Это отличная альтернатива всем имеющимся на рынке SIP-DECT решениям третих производителей для Cisco, Avaya, Siemens, Microsoft Lync.


Характеристики SIP-DECT базовой станции:

  • поддержка кодека G.722, G.711, G.729a, G.726
  • 10Base-T / 100Base-TX Ethernet порт
  • поддержка VLAN (802.1Q)
  • Питание через Ethernet PoE (IEEE 802.3af) или опциональный адаптер переменного тока (KX-A239)
  • DECT Шифрование
  • поддерживается handover между базовыми станциями
  • беспроводная синхронизация между базовыми станциями
  • условия эксплуатации: 0 C — 40 C
  • размеры: (Ш) 190 мм х (В) 133,9 мм х (Г) 39,3 мм
  • вес — 290г.

Базовая станция SIP-DECT должна устанавливаться в чистом и сухом помещении (при температуре от 0 °C до 40 °C), а также не должна подвергаться механическим воздействиям и попаданию прямых солнечных лучей

Базовая станция SIP-DECT не подлежит установке на открытом воздухе (вне помещения)

Базовую станцию SIP-DECT запрещается устанавливать рядом с высоковольтным оборудованием

Базовую станцию SIP-DECT не следует устанавливать на металлических объектах.


Микросотовые SIP-DECT терминалы Panasonic


Эти компактные, легкие и надежные трубки позволяют сотрудникам перемещаться по всей территории Вашего офиса, здания или предприятия, не прекращая разговора, и обеспечивают при этом полную функциональность стационарного системного телефона.

Технология HDSP (High Definition Sound Performance), используемая в DECT-телефонах, обеспечивает качественный, чистый звук без искажений при звонках через IP сети. Благодаря использованию широкополосного кодека G.722, современных материалов и технологий в производстве и дизайне телефонов удалось добиться максимальной реалистичности человеческой речи при воспроизведении и передаче голоса.


KX-UDT111

Трубка для микросотовой сети DECT Panasonic KX-UDT111
  • 1880 MГц – 1900 МГц (DECT)Новый рисунок 3 SIP терминал KX UDT111
  • 1,8-дюймовый ЖК дисплей TFT с подсветкой, 65 000 цветов
  • Кириллица на дисплее
  • одновременная регистрация максимум в 4 системах SIP-DECT
  • высококачественный широкополосный голос
  • работа с IP-АТС Panasonic KX-NS1000
  • подключение к IP-АТС по SIP-протоколу
  • функции системного телефона
  • режим шумоподавления, автоматическая регулировка громкости
  • Спикерфон (громкая связь)
  • разъем гарнитуры — 1 (o 2,5 mm [мм])
  • вибровызов
  • личная телефонная книга до 500 записей
  • Поддержка CTI приложений
  • Программируемые кнопки
  • батареи Ni-MH AAA х 2 (1,2 В, 700 мА-час), время зарядки — 7 часов
  • разговор — до 11 часов, режим ожидания — до 200 часов
  • DECT шифрование
  • обновление ПО (беспроводная загрузка)
  • условия эксплуатации: 0 C — 40 C
  • размеры (трубка): 48,2 mm (мм) х 25,4 mm (мм) х 146,3 mm (мм)
  • вес (трубка включая батарею) — 115г.

KX-UDT121

Трубка для микросотовой сети DECT Panasonic KX-UDT121
  • 1880 MГц – 1900 МГц (DECT)
  • 1,8-дюймовый ЖК дисплей TFT с подсветкой, 65 000 цветов
  • Кириллица на дисплее
  • одновременная регистрация максимум в 4 системах SIP-DECT
  • высококачественный широкополосный голос
  • работа с IP-АТС Panasonic KX-NS1000
  • подключение к IP-АТС по SIP-протоколу
  • функции системного телефона
  • режим шумоподавления, автоматическая регулировка громкости
  • встроенный Bluetooth©
  • громкая связь (полный дуплекс)
  • разъем гарнитуры — 1 (o 2,5 mm [мм])
  • вибровызов
  • личная телефонная книга до 500 записей
  • Поддержка CTI приложений
  • Программируемые кнопки
  • режим «Совещание»
  • батареи Ni-MH AAA х 2 (1,2 В, 700 мА-час), время зарядки — 7 часов
  • разговор — до 11 часов, режим ожидания — до 200 часов
  • DECT шифрование
  • обновление ПО (беспроводная загрузка)
  • условия эксплуатации: 0 C — 40 C
  • размеры (трубка): 63x78x140 (мм)
  • вес (трубка включая батарею) — 88г.

  • KX-UDT131

    Трубка для микросотовой сети DECT Panasonic KX-UDT131
  • Пылевлагозащищенный ударопрочный корпус
  • 1880 MГц – 1900 МГц (DECT)
  • 1,8-дюймовый ЖК дисплей TFT с подсветкой, 65 000 цветов
  • Кириллица на дисплее
  • одновременная регистрация максимум в 4 системах SIP-DECT
  • высококачественный широкополосный голос
  • работа с IP-АТС Panasonic KX-NS1000
  • подключение к IP-АТС по SIP-протоколу
  • функции системного телефона
  • режим шумоподавления, автоматическая регулировка громкости
  • встроенный Bluetooth©
  • громкая связь (полный дуплекс)
  • разъем гар
  • нитуры — 1 (2,5 mm)
  • вибровызов
  • личная телефонная книга до 500 записей
  • Поддержка CTI приложений
  • Программируемые кнопки
  • режим «Совещание»
  • батареи Ni-MH AAA х 2 (1,2 В, 700 мА-час), время зарядки — 7 часов
  • разговор — до 11 часов, режим ожидания — до 200 часов
  • DECT шифрование
  • обновление ПО (беспроводная загрузка)
  • условия эксплуатации: 0 C — 40 C
  • размеры (трубка): 55 mm (мм) х 23 mm (мм) х 151,5 mm (мм)
  • вес (трубка включая батарею) — 141г.
